Beschreibung
Magnetspule Stator + Spannungsregler + Dichtungsbaugruppe für Yamaha XT500 3BJ XT600 2KF 2NK 3PW
Eigenschaften:
Das Kit enthält Stator, Regler-Gleichrichter und Dichtung.
Erfüllt oder übertrifft die OEM-Qualität, direkter Ersatz für Ihr Originalteil.
Perfekte Passform und einbaufertig.
Verwenden Sie zur Befestigung der Kabelverschraubung immer Dichtungsmittel.
Eine Anleitung ist NICHT enthalten.
Achtung:
Einer der häufigsten Gründe für den Ausfall eines Stators ist ein defekter Regler, der den Stator in kürzester Zeit durchbrennt.
Daher empfehlen wir Ihnen dringend, beide Teile auszutauschen.
Technisch modifizierte Statoren sind vom Umtausch ausgeschlossen.
Spezifikationen:
Zustand: Aftermarket 100 % nagelneu
Typ: Stator- und Regler-Kit
Weitere Spezifikationen:

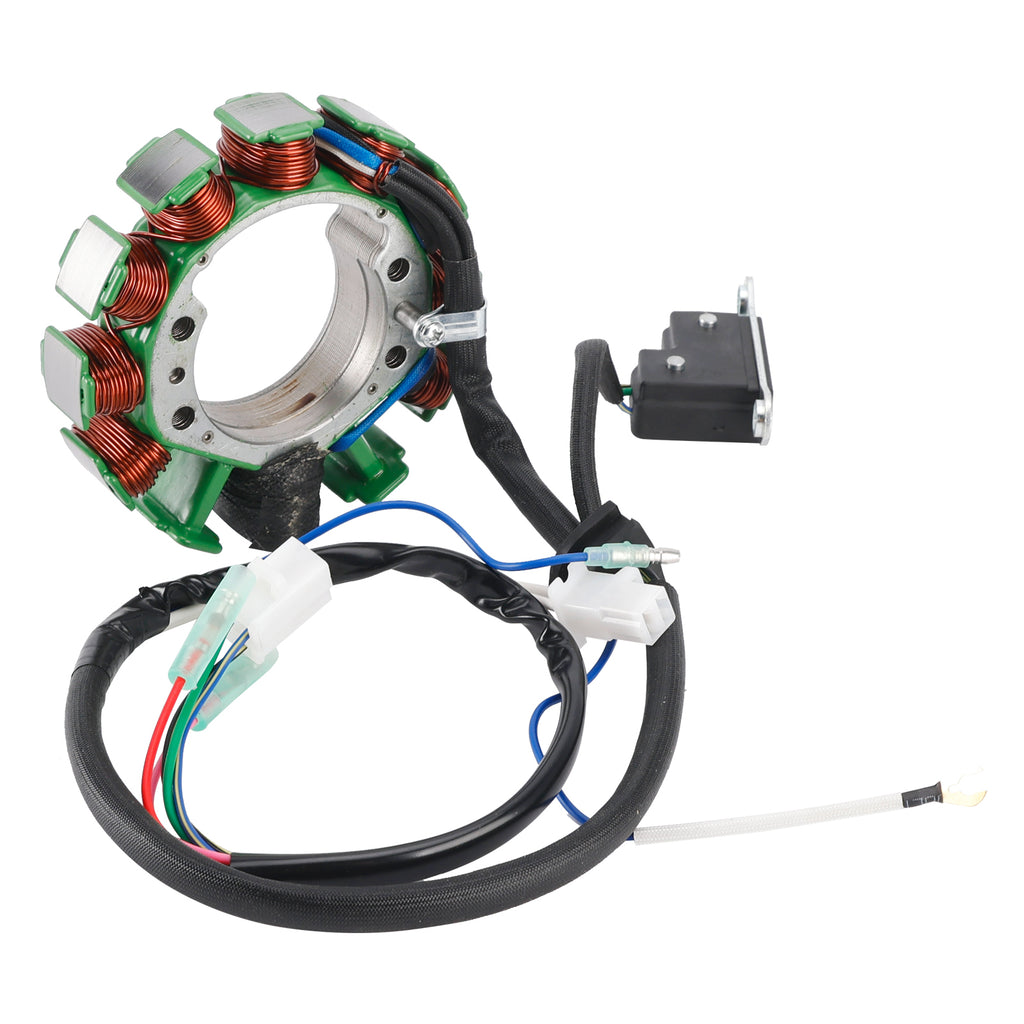

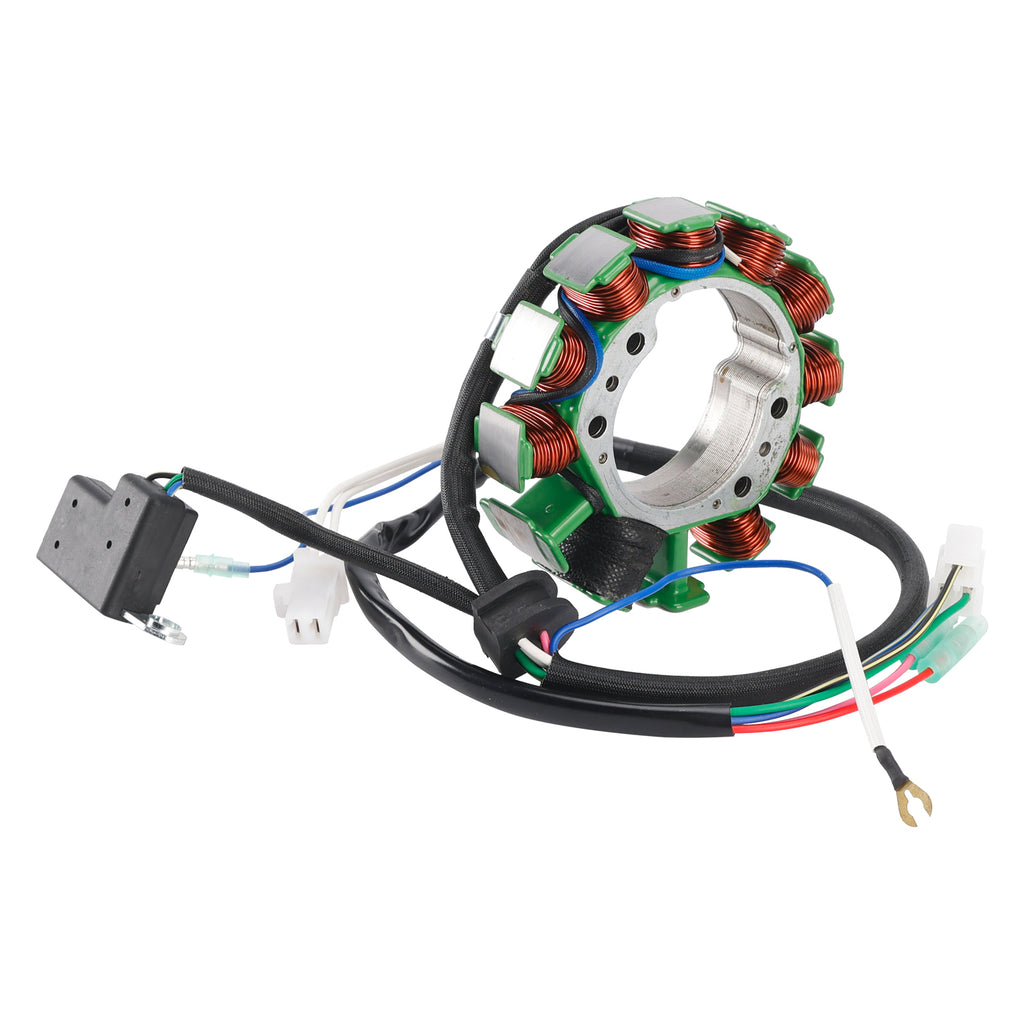

Stator

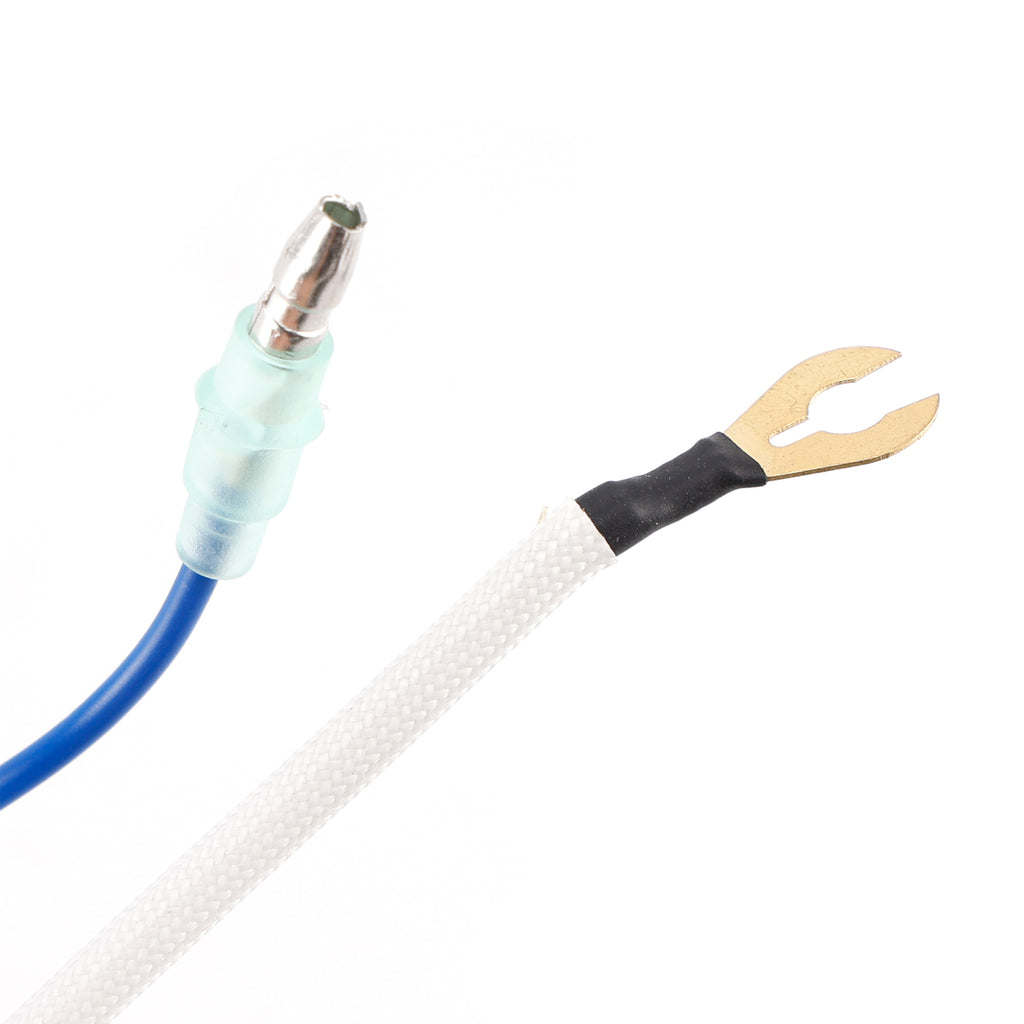

Anzahl der Drähte: 7

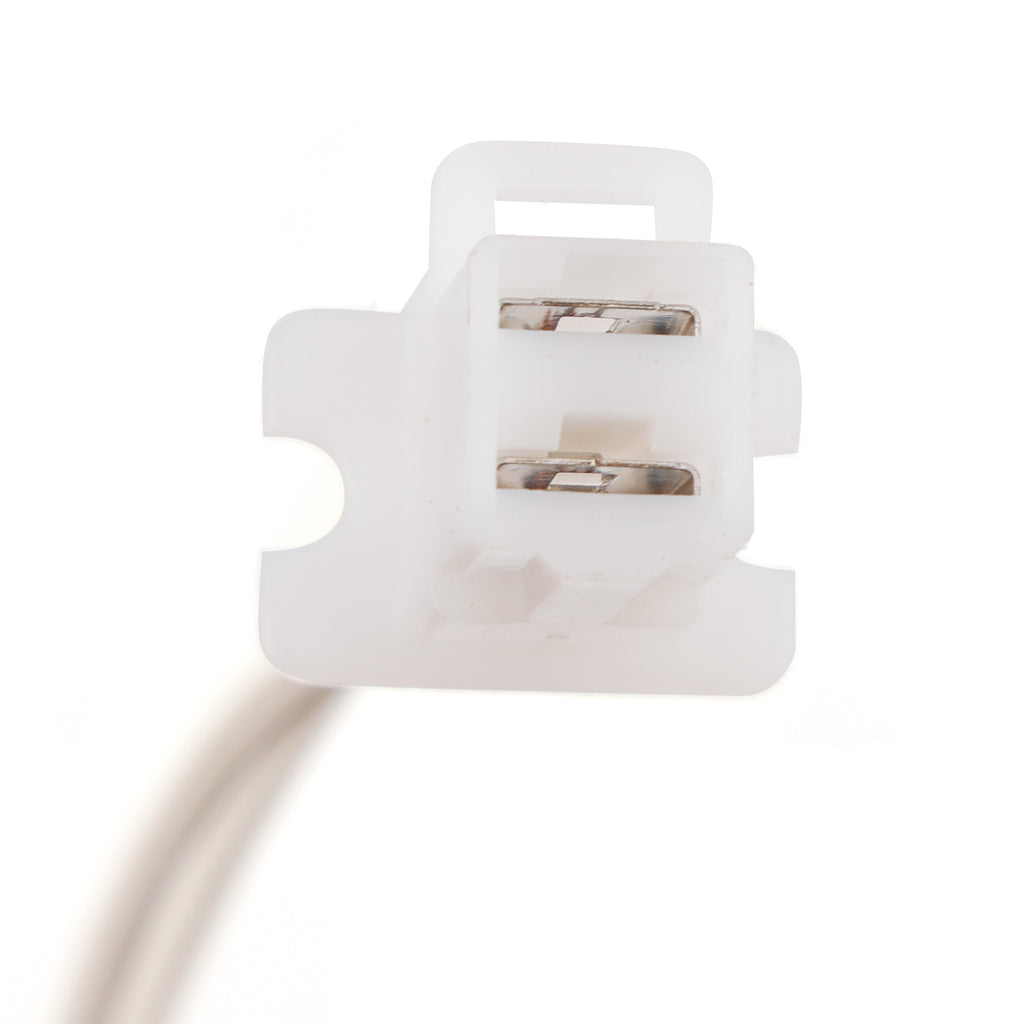

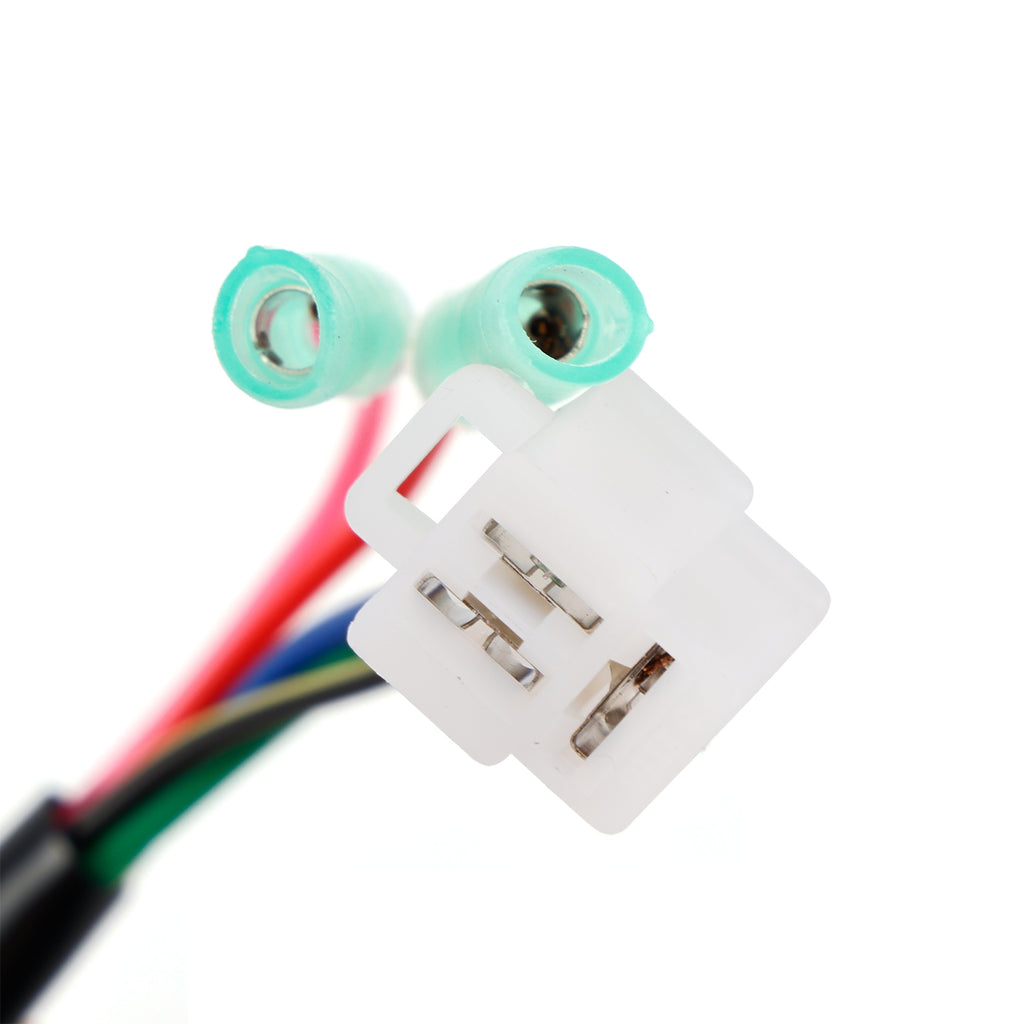

Anzahl der Stecker: 4
Anzahl der Stifte: 1 + 1 + 3 + 2
Anzahl der Befestigungslöcher: 4
Anzahl der Pole: 12
Außendurchmesser: 115 mm
Innendurchmesser: 54 mm

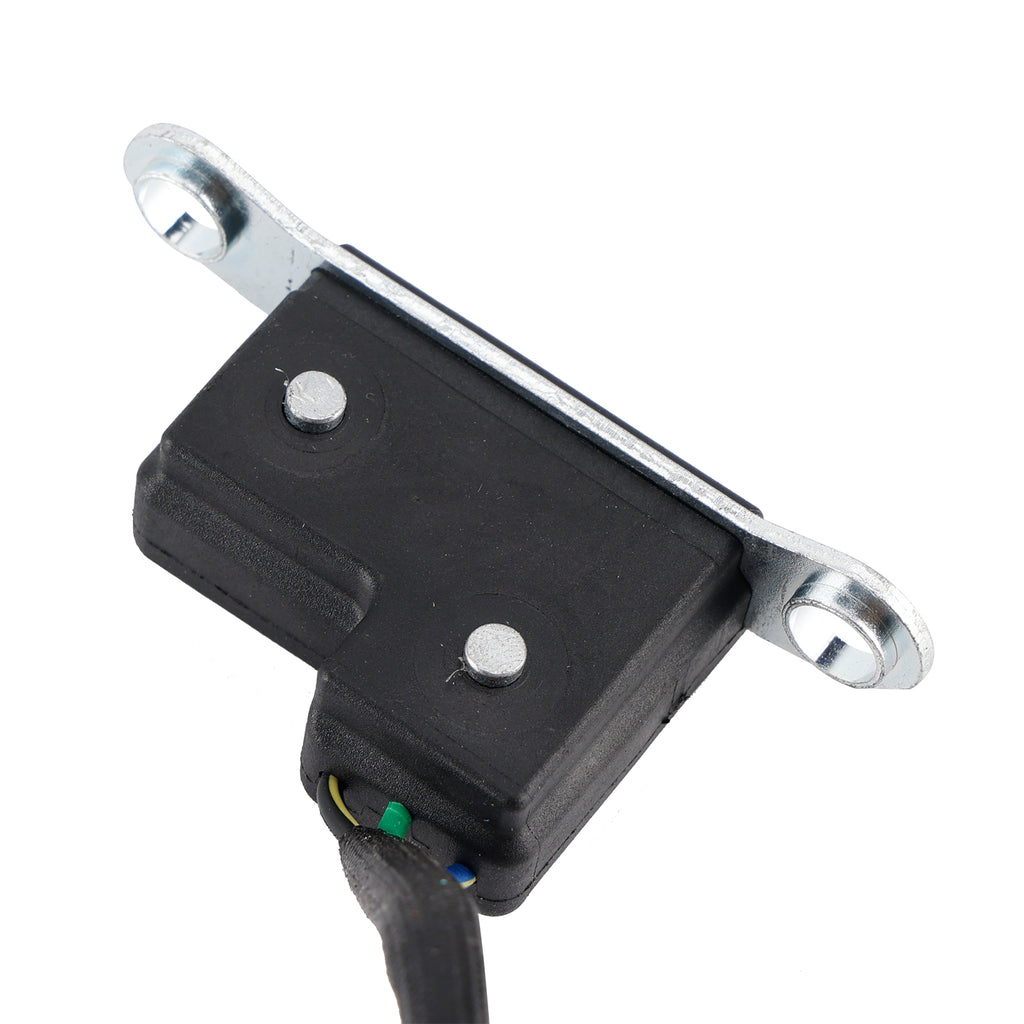

Pickup-Pulsar-Spule im Lieferumfang enthalten.

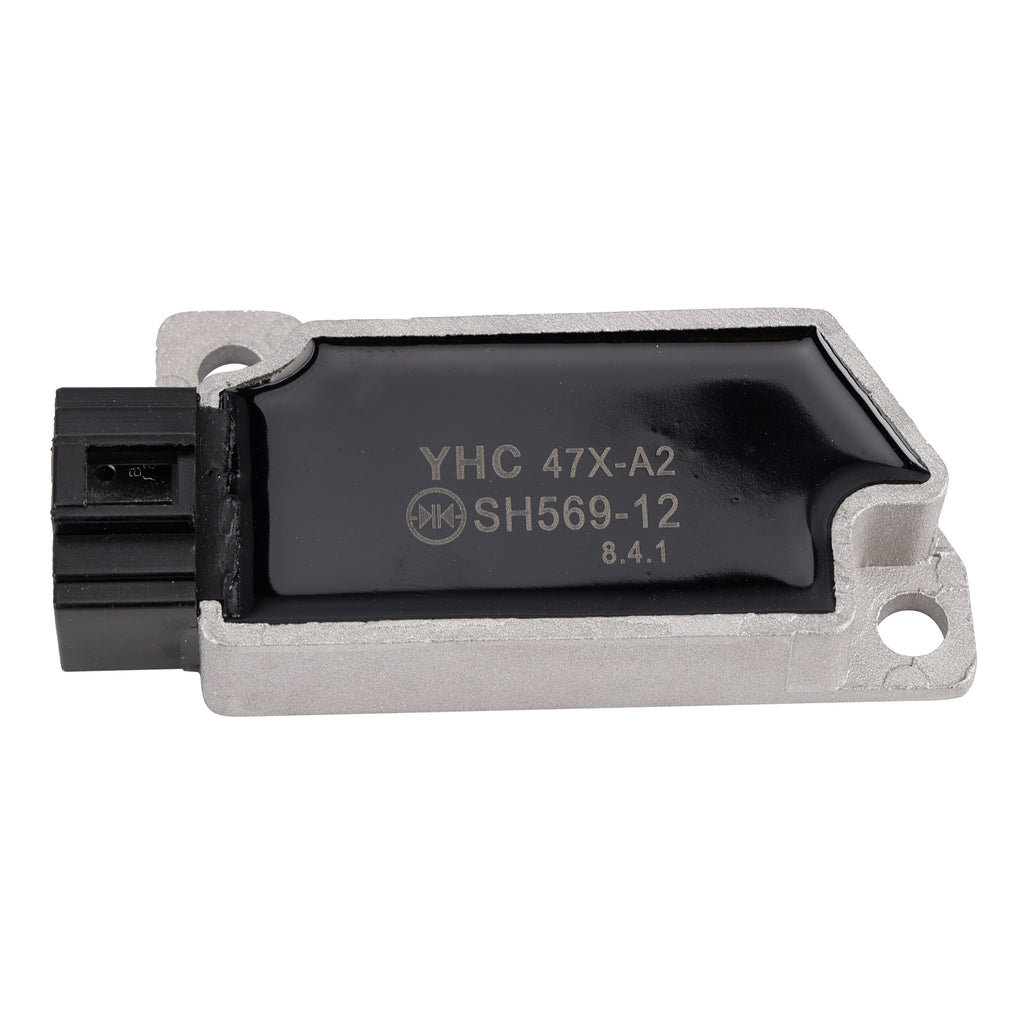

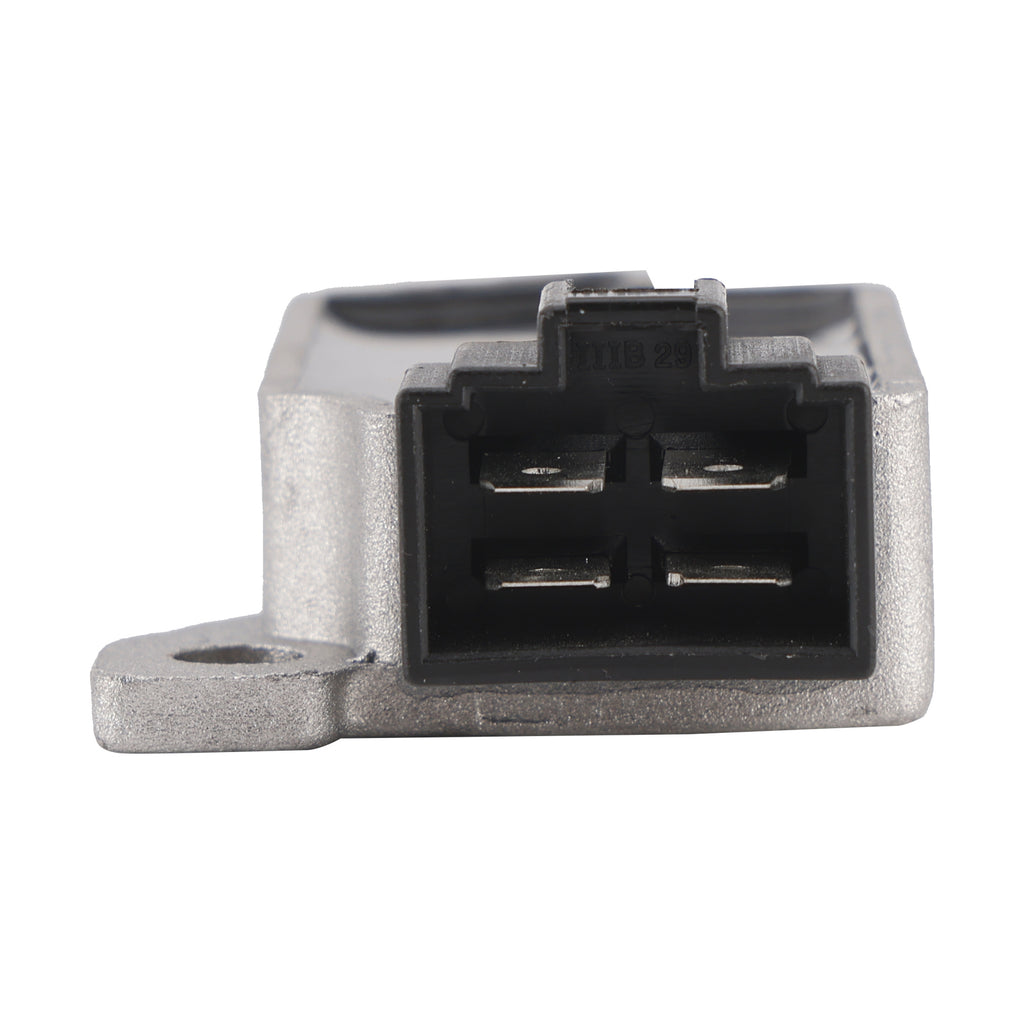

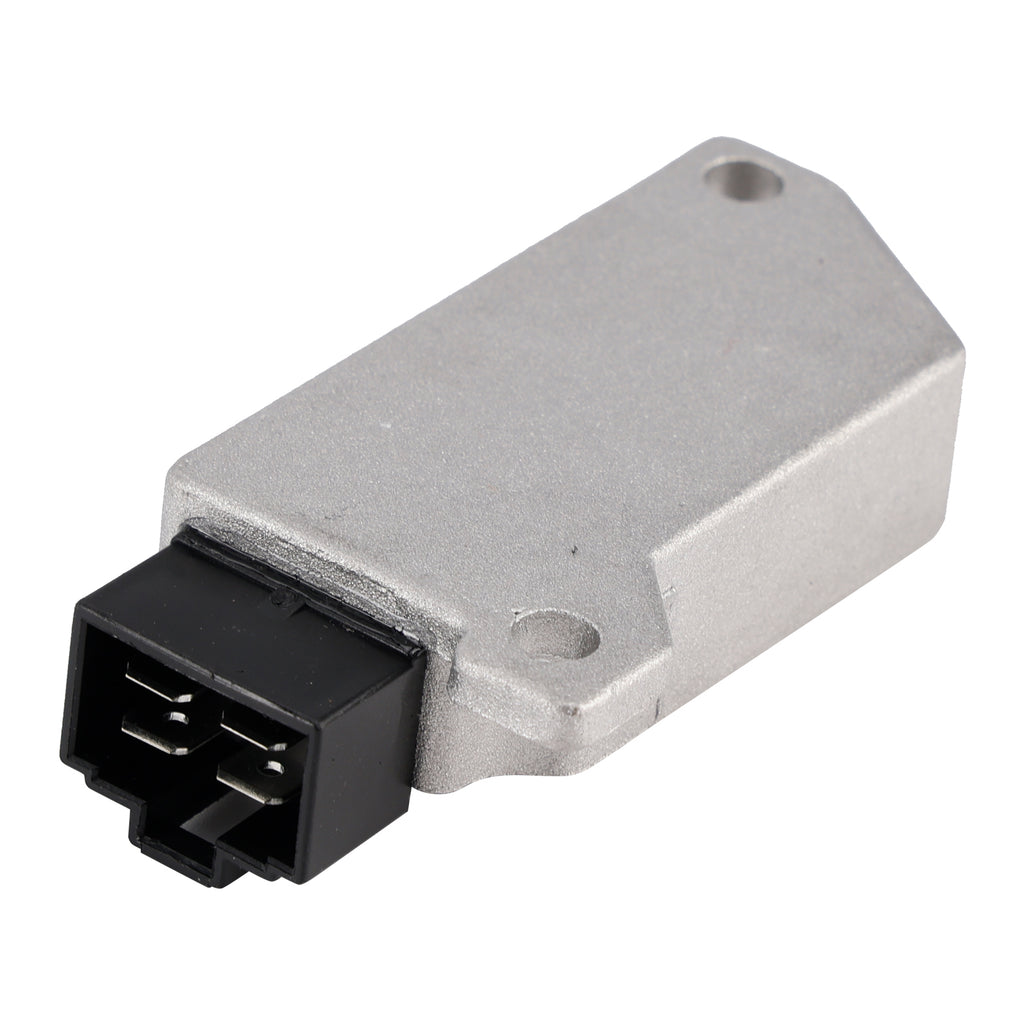

Regler
Anzahl der Stecker: 1
Anzahl der Stifte: 4
Stiftbelegung:
Leistungsspule
Leistungsspule
Leistungsspule
Batterie (+)
Gehäuse – GND
Bitte vergleichen Sie vor dem Kauf die Anzahl der Pins und Stecker mit dem alten Teil.
Ersatzteilnummer:
Stator-Baugruppe: 1JK-85510-50, 1JK-85510-51, 34L-81410-51
Gleichrichter, Regler: 1JK-81960-A0, 1JK-81960-A1

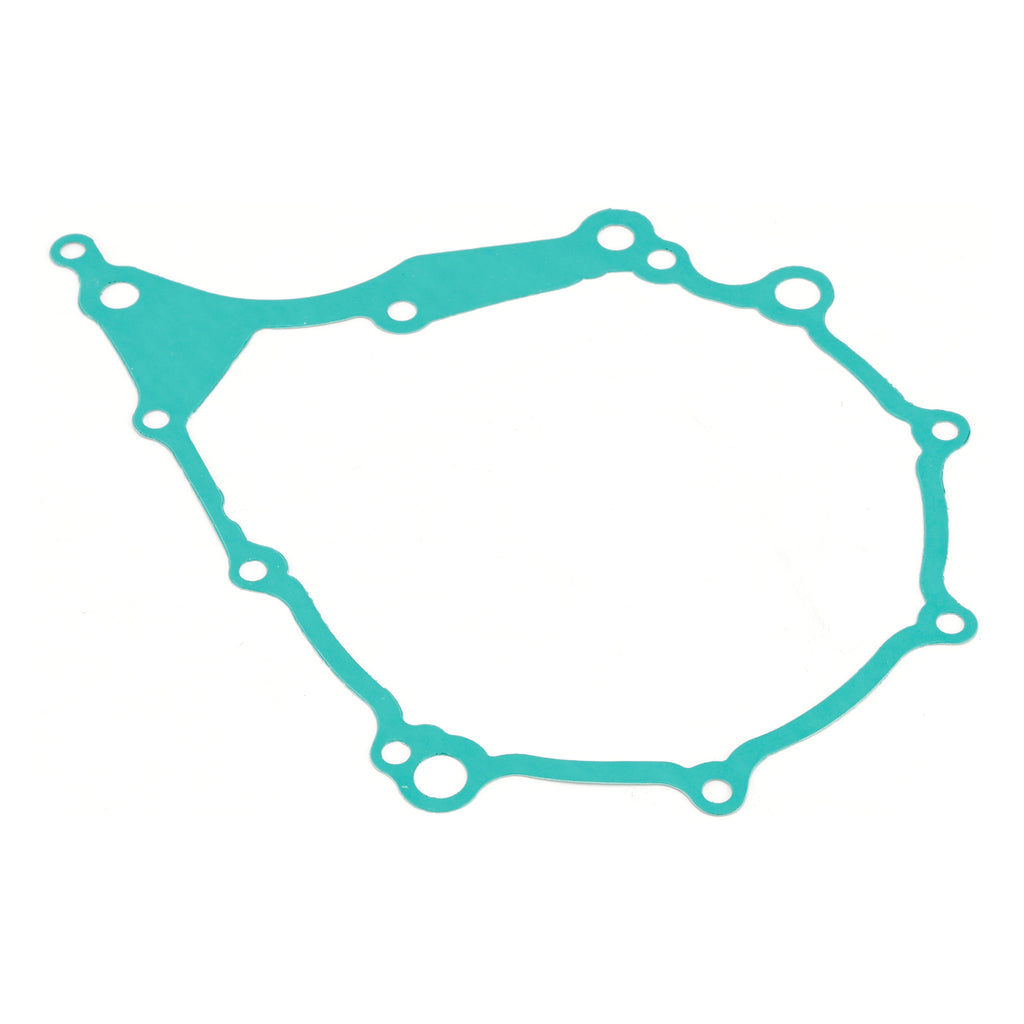

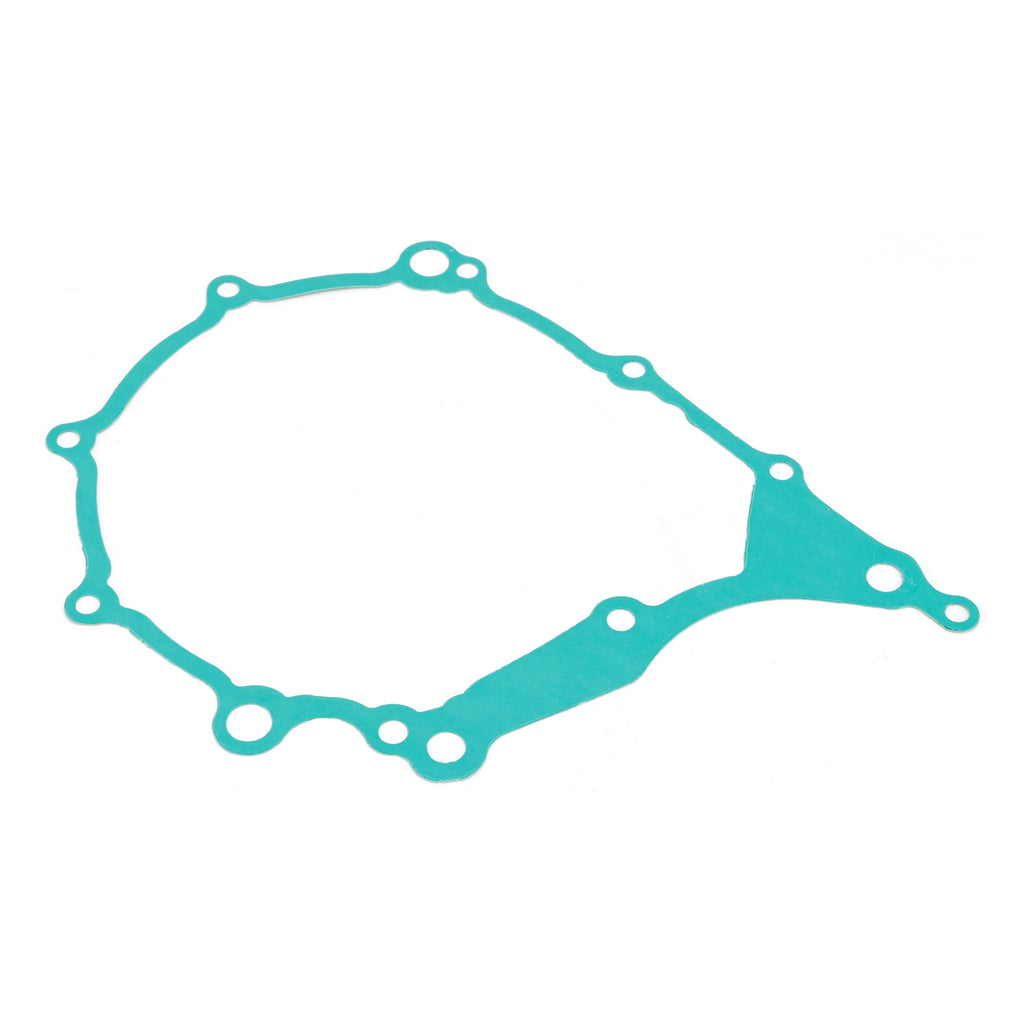

Dichtung, Generatorabdeckung: 5Y1-15451-01, 3SW-15451-00
(Vergleichen Sie die Teilenummern immer mit Ihren Teileplänen und führen Sie entsprechende Querverweise durch.)
(Dies ist KEIN Originalteil, die OEM-Teilenummern dienen nur zur Identifizierung und zum Vergleich des Produkttyps.
Passend für Marke/Modell/Baujahr:
Passend für Yamaha SRX400 1985/1988
Passend für Yamaha SRX600S 1986
Passend für Yamaha SRX600SC 1986
Passend für Yamaha SRX600 1986-1987
Passend für Yamaha SRX600H 1986-1987
Passend für Yamaha SRX600N 1986-1987
Passend für Yamaha XT500T 3BJ1 1988
Passend für Yamaha XT500T 3BJ2 1989
Passend für Yamaha XT600 2KF 1987
Passend für Yamaha XT600N 2NF 1987
Passend für Yamaha XT600H 2KF 1987
Passend für Yamaha XT600 2WJ1 1988
Passend für Yamaha XT600 2WJ2 1989
Passend für Yamaha XT600 3PW1 1989
Passend für Yamaha XT600N 3PX1 1989
Passend für Yamaha XT600H 3PW1 1989
Nur passend für Yamaha XT600 2KF 2NK 3PW (Statorgröße: 115/54/20 mm) Kickstart-Modelle. NICHT für Elektrostart-Modelle.
(Die Kompatibilitätsliste dient NUR als Referenz!!!)
(Bitte vergleichen Sie Ihr defektes Gerät mit dem von uns bereitgestellten Bild, um die Passgenauigkeit zu überprüfen.)

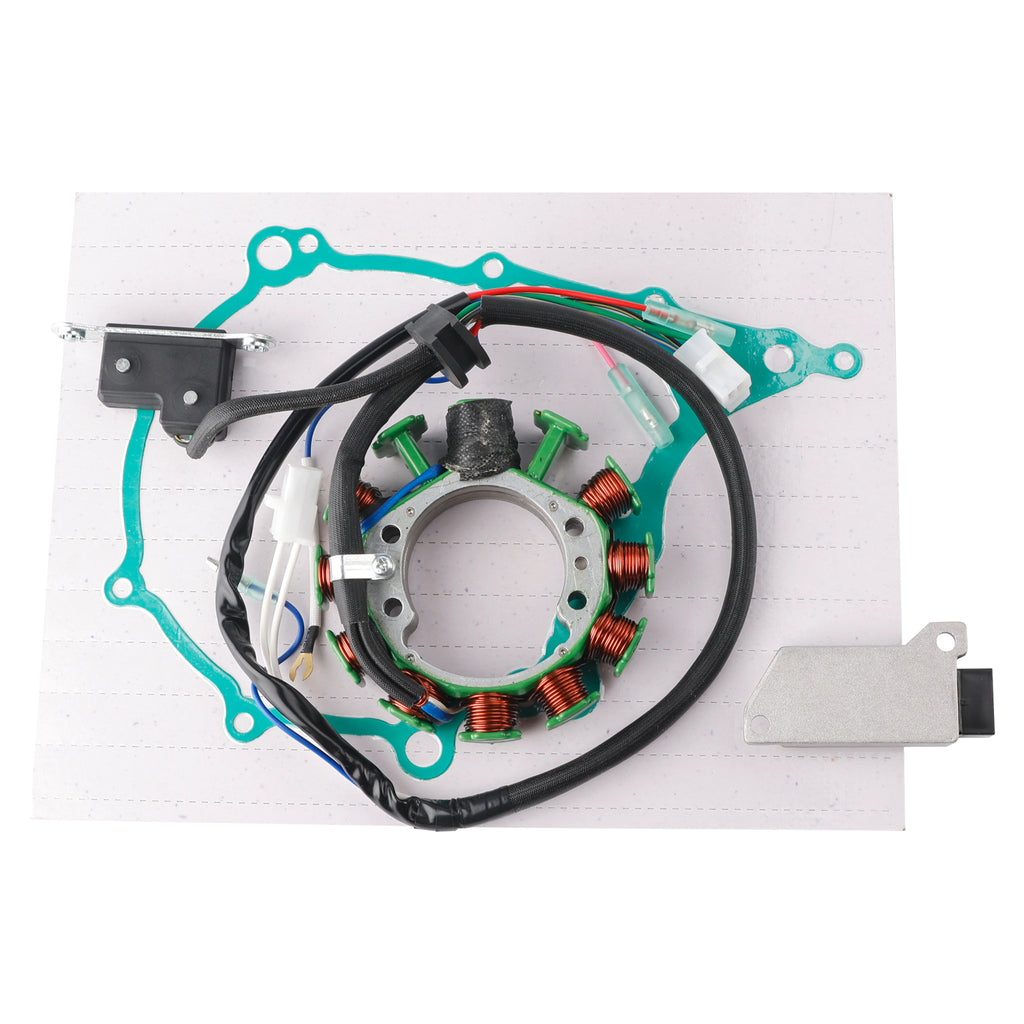

Lieferumfang:
1 x 115-mm-Generatorstator
1 x 4-poliger Spannungsregler
1 x Kurbelgehäusedichtung
(Lieferung genau wie abgebildet.)
Hinweis:
Bevor Sie Ihren neuen Stator-Regler-Gleichrichter einbauen,
Überprüfen Sie den Wechselstromausgang des Stators.
Ersetzen Sie alle verbrannten oder korrodierten Steckverbinder am Stator und Regler/Gleichrichter.
Überprüfen und reparieren Sie alle geschmolzenen Kabel.
Verwenden Sie hochtemperaturbeständiges dielektrisches Fett für alle Steckverbinder.
Unser Stator/Regler verwendet möglicherweise einen anderen Farbcodierung für die Kabel als Ihr Originalteil.
Alle Kabel sind in der richtigen Reihenfolge installiert; bitte ändern Sie nichts an der Verkabelung.
Dieser Stator ist als direkter Ersatz zum Einstecken konzipiert und sollte auch so verwendet werden.
Verwenden Sie beim Festschrauben des Stators immer Sicherungslack.
Wenn unser Stator eine Pickup-Spule enthält, stellen Sie bei der Installation immer sicher, dass der Luftspalt korrekt ist.
Sie erhalten genau das, was Sie auf den Bildern sehen. Im Zweifelsfall vergleichen Sie unser Produkt bitte mit Ihrem Originalteil.
Das angebotene Produkt ist ein Zubehörteil oder Ersatzteil und somit kein Originalprodukt des Fahrzeugherstellers.
Der Name des Fahrzeugherstellers wird nur als Hinweis auf die Bestimmung des angebotenen Produkts als Zubehörteil oder Ersatzteil angegeben, um zu verdeutlichen, für welches Fahrzeug das angebotene Produkt geeignet ist.
