Beskrivning

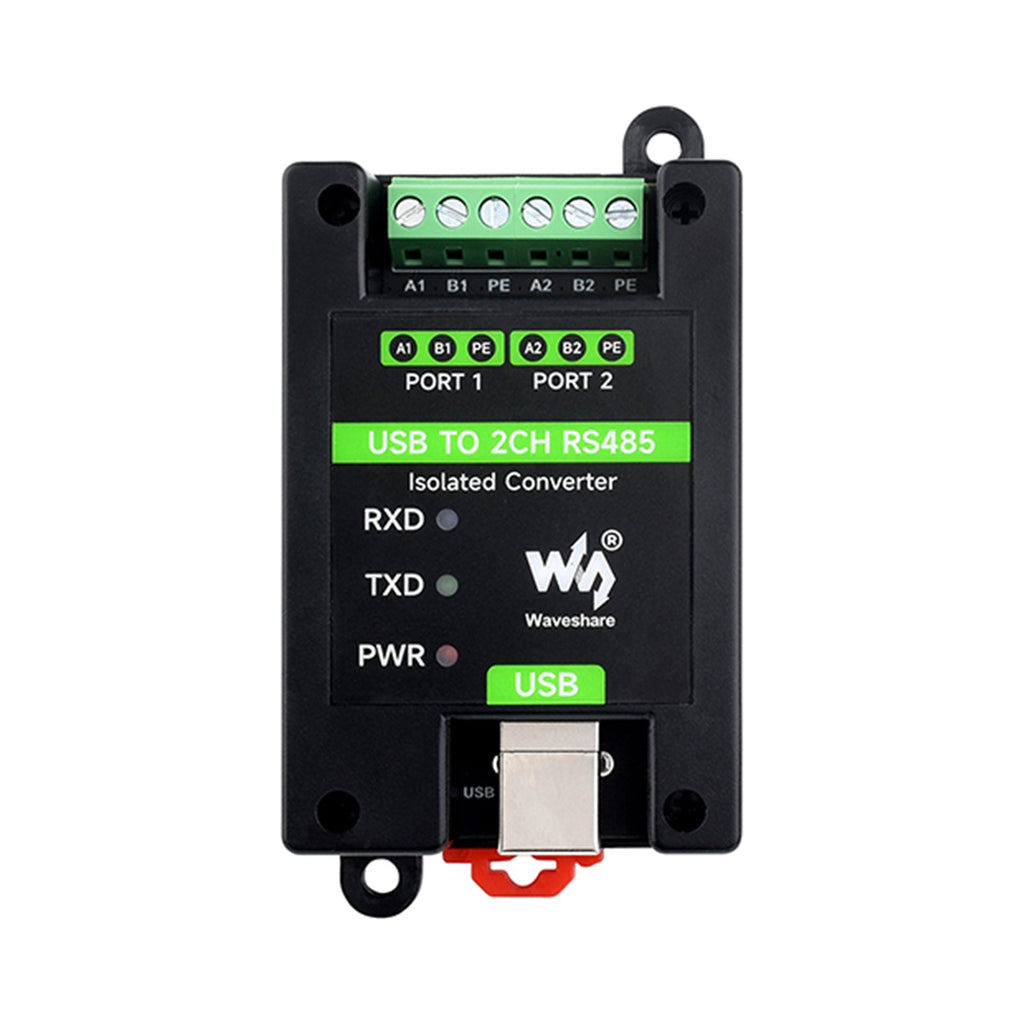

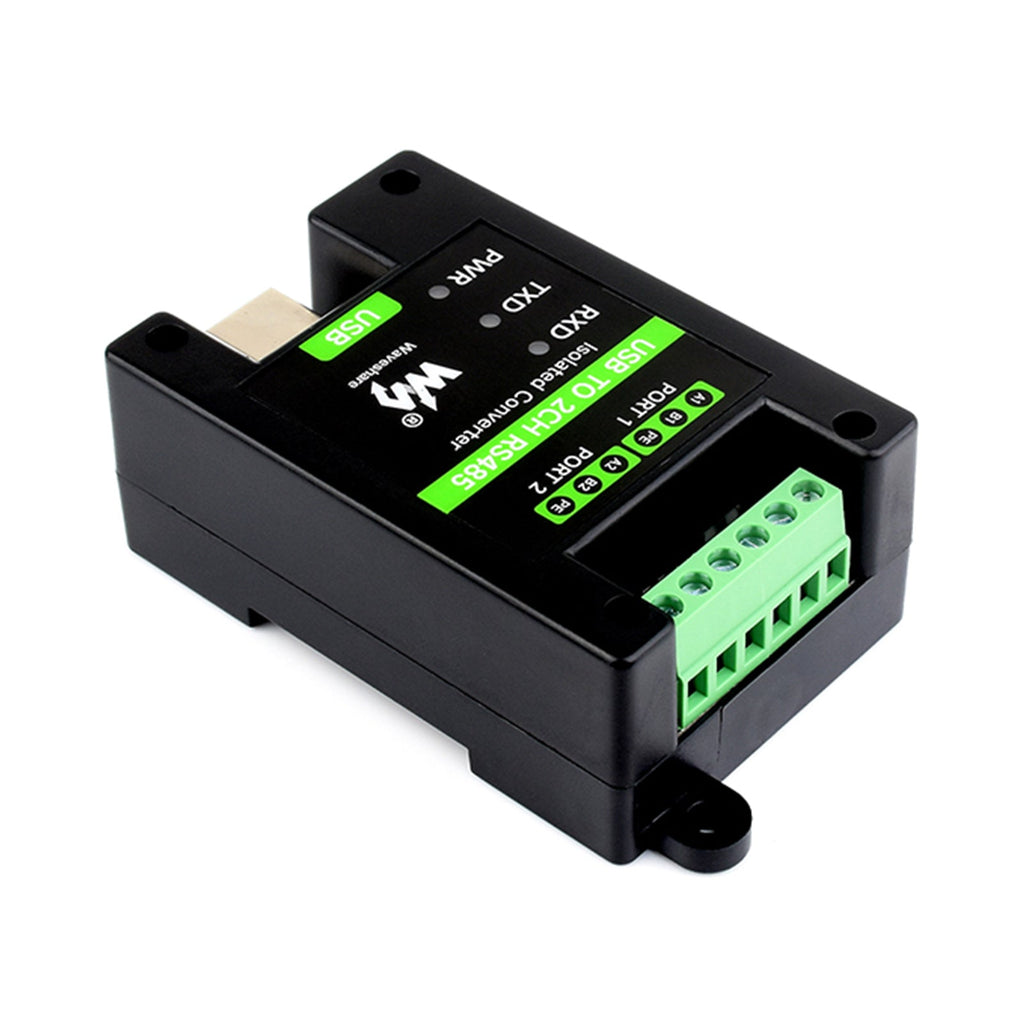

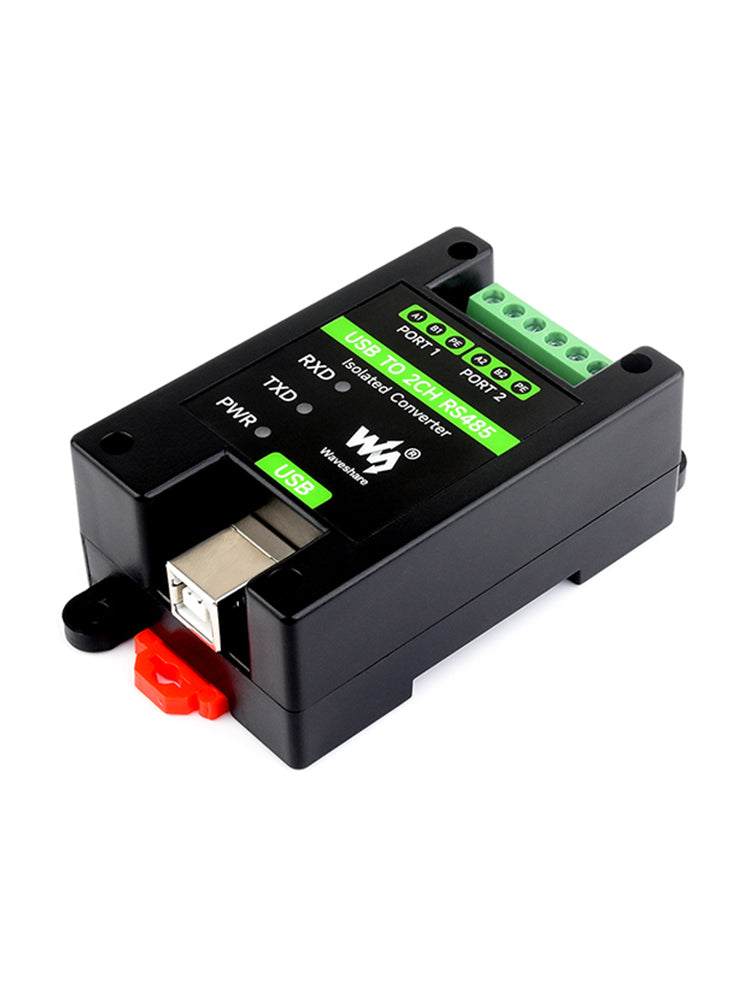

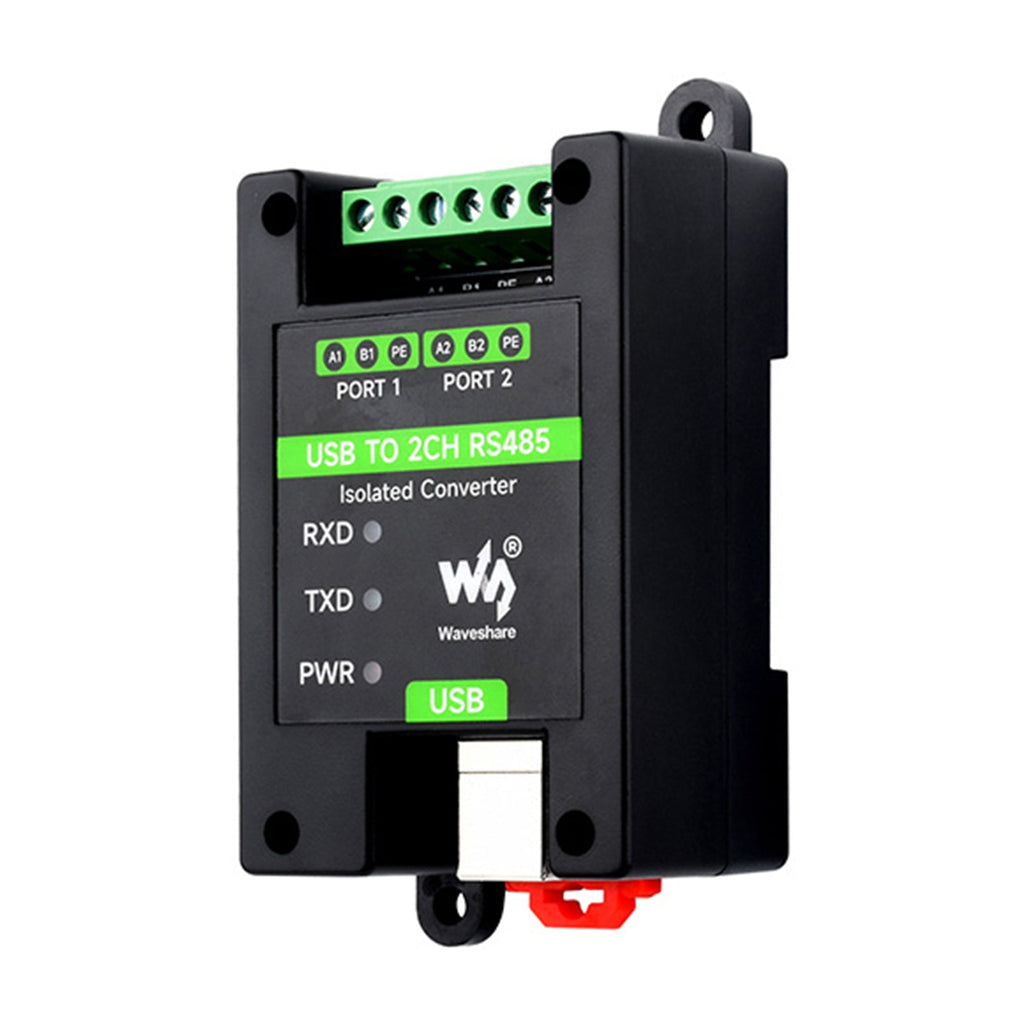

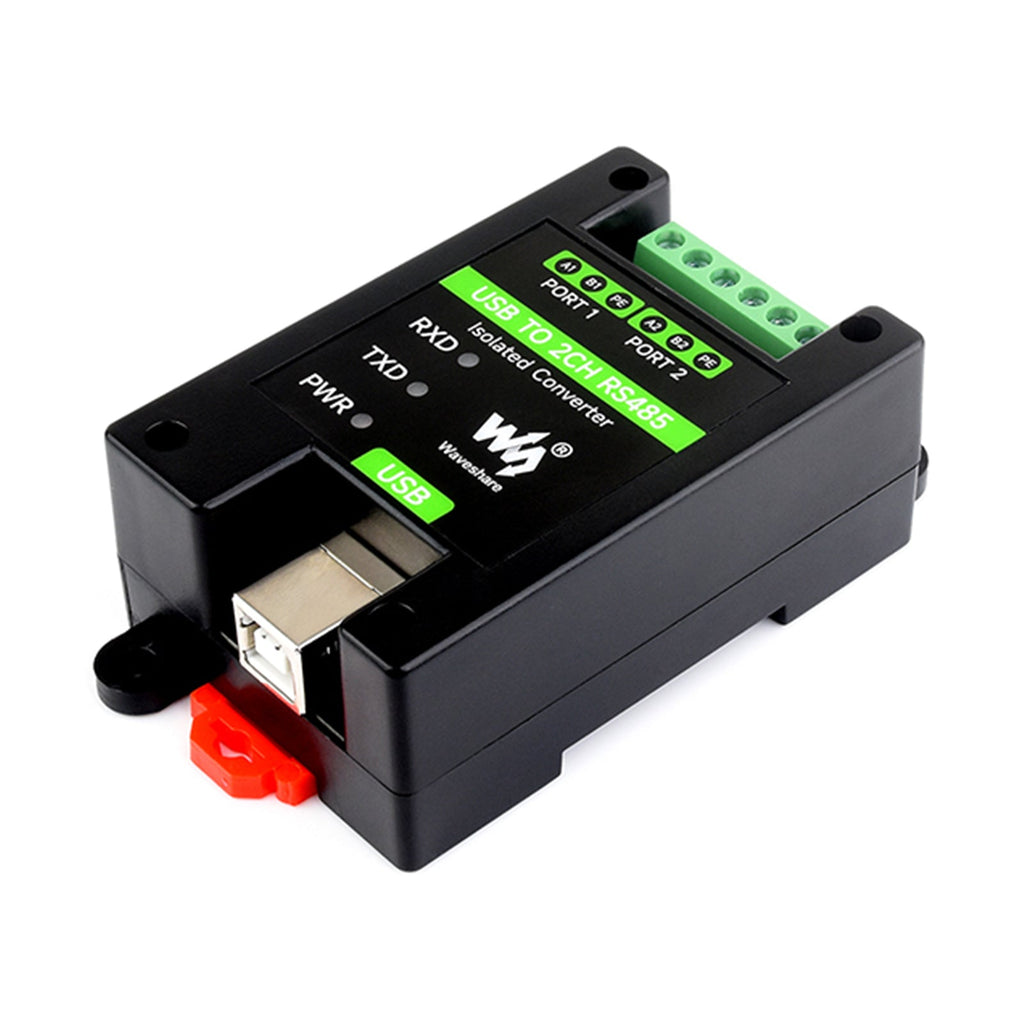

Isolerad USB till 2-vägs RS485 seriell portomvandlare av industrikvalitet, FT2232HL-chip stöder skenamontering
Drag:

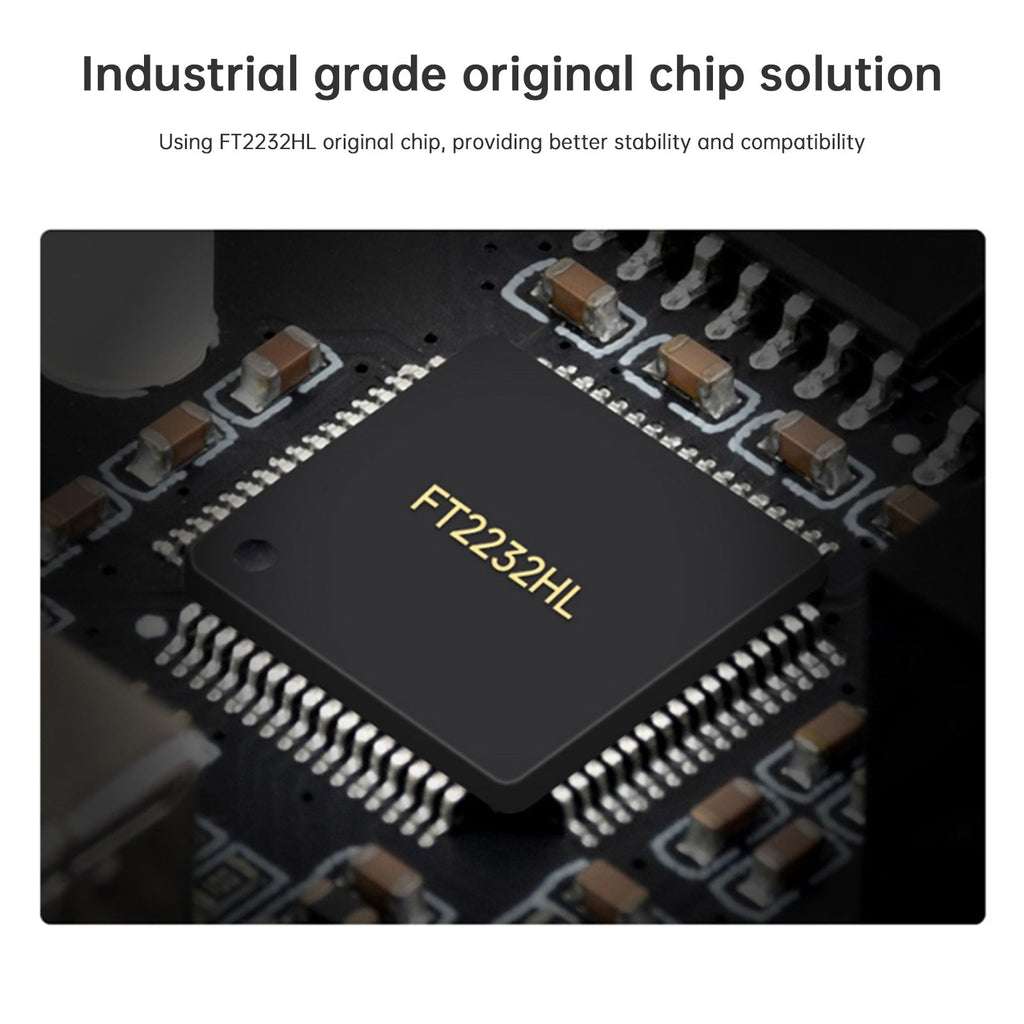

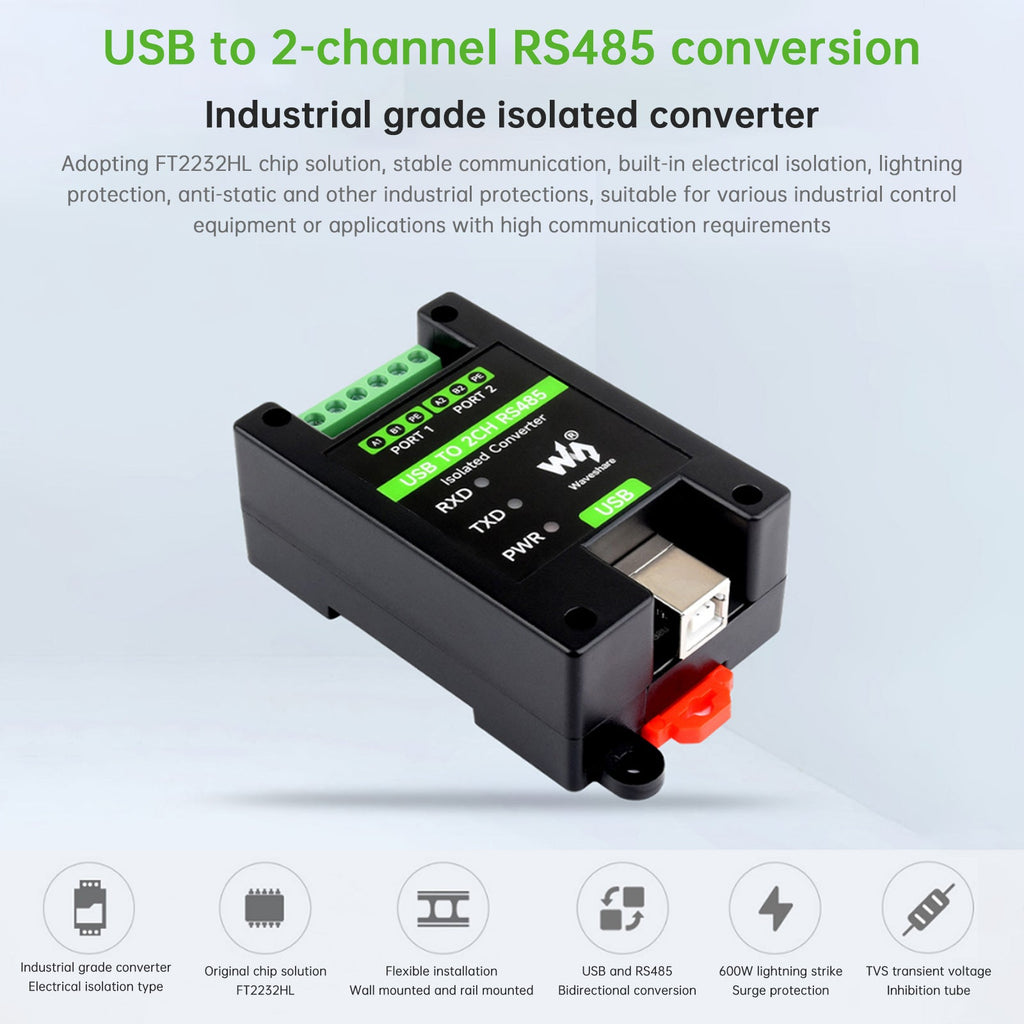

Genom att använda den ursprungliga FT2232HL-chiplösningen är höghastighetskommunikationen stabil, pålitlig och kompatibel. Den stöder USB-utökning till två RS485-kanaler, som kan kommunicera samtidigt och oberoende.

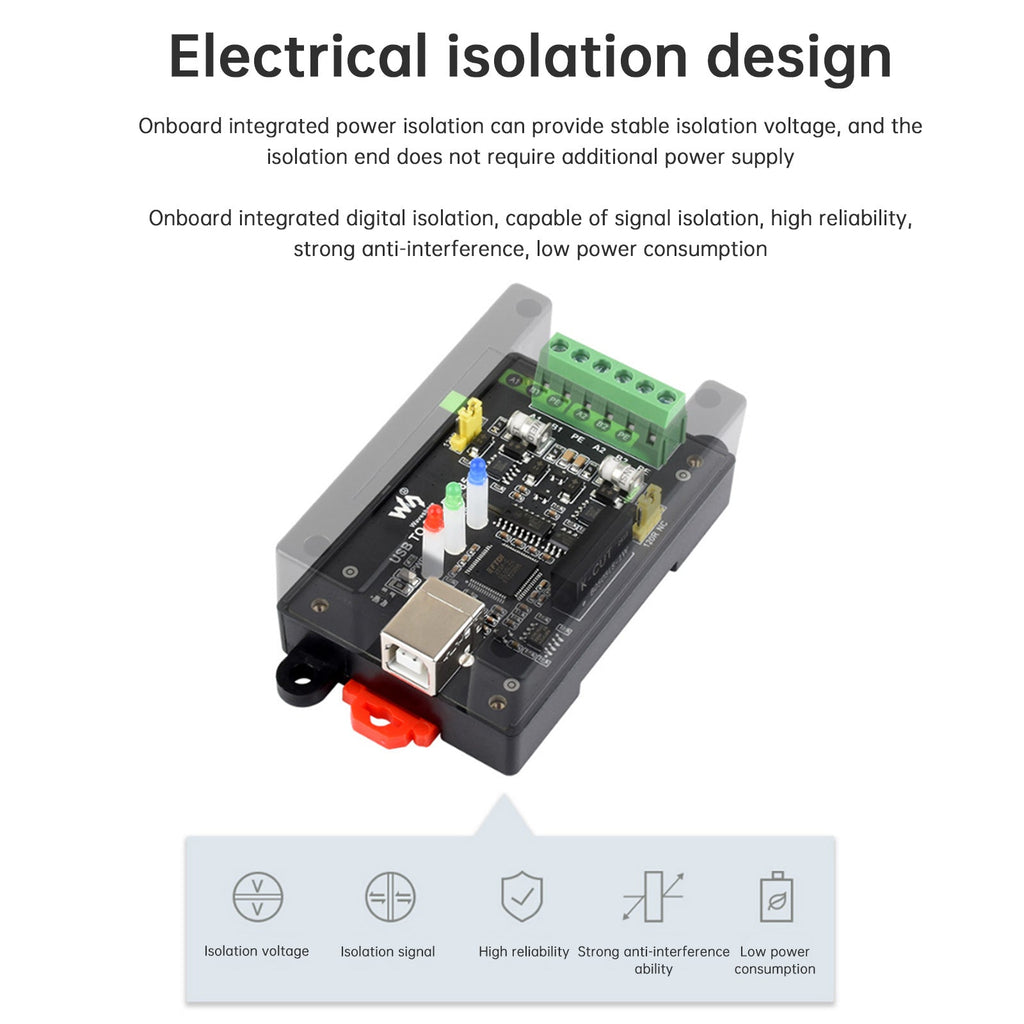

Den integrerade elektriska isoleringen på kortet säkerställer en stabil isolationsspänning, så ingen ytterligare strömförsörjning krävs för isoleringsänden.

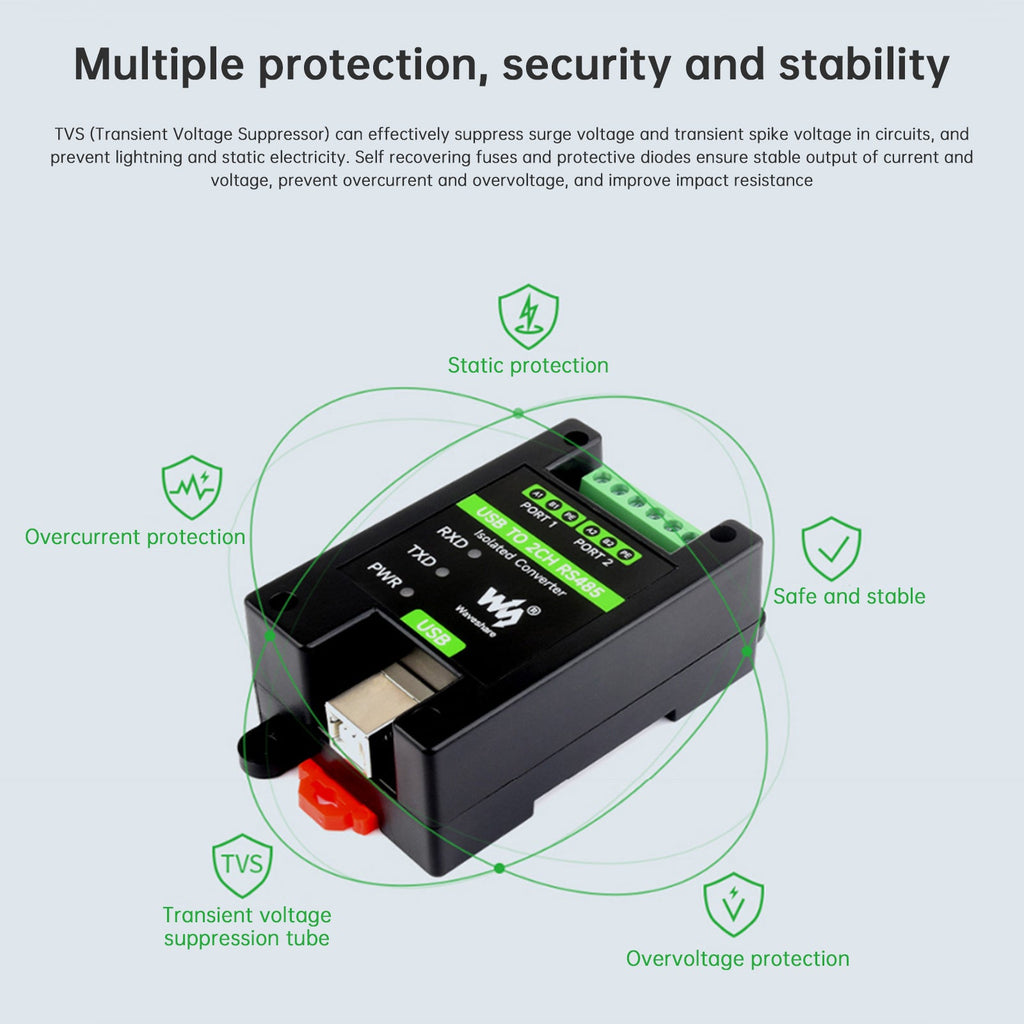

Den integrerade digitala isoleringen på kretskortet kan användas för signalisolering och erbjuder hög tillförlitlighet, stark störningsimmunitet och låg strömförbrukning. Den integrerade TVS (Transient Voltage Suppression Tube) undertrycker effektivt överspänningar och tillfälliga spänningstoppar i kretsen och ger överspänningsskydd och antistatiska egenskaper.
Den integrerade självåterhämtningssäkringen och skyddsdioden kan säkerställa stabil ström- och spänningsutgång, förhindra överström och överspänning samt förbättra stöttåligheten.
Integrerad RS485-utgångskontakt med 120Ω motstånd, som kan aktiveras via en jumper, för flexibel omkoppling. Tre externa LED-indikatorer är praktiska för att kontrollera strömförsörjning och signalmottagning/sändning.
Miljövänligt ABS-skal i industriell skentyp, kompakt storlek, enkel installation, prisvärd.
Specifikation:
Typ: Isolerad USB-till-RS485-omvandlare av industrikvalitet
Värdgränssnitt: USB
Enhetsgränssnitt: RS485
USB-gränssnitt
Driftsnivå: 5V
Gränssnittstyp: USB-B-gränssnitt
Gränssnittsskydd: 200 mA självåterställande säkring, isolerad utgång
Sändningsräckvidd: ca 5 meter
Isolerat RS485-gränssnitt
Gränssnittstyp: Kopplingsplint
Riktningskontroll: Hårdvaran bestämmer och styr automatiskt riktningen för dataöverföringen.
Gränssnittsskydd: Ger 600W åskskydd, överspänningsskydd och 15KV elektrostatiskt skydd (integrerat 120Ω utjämningsmotstånd)

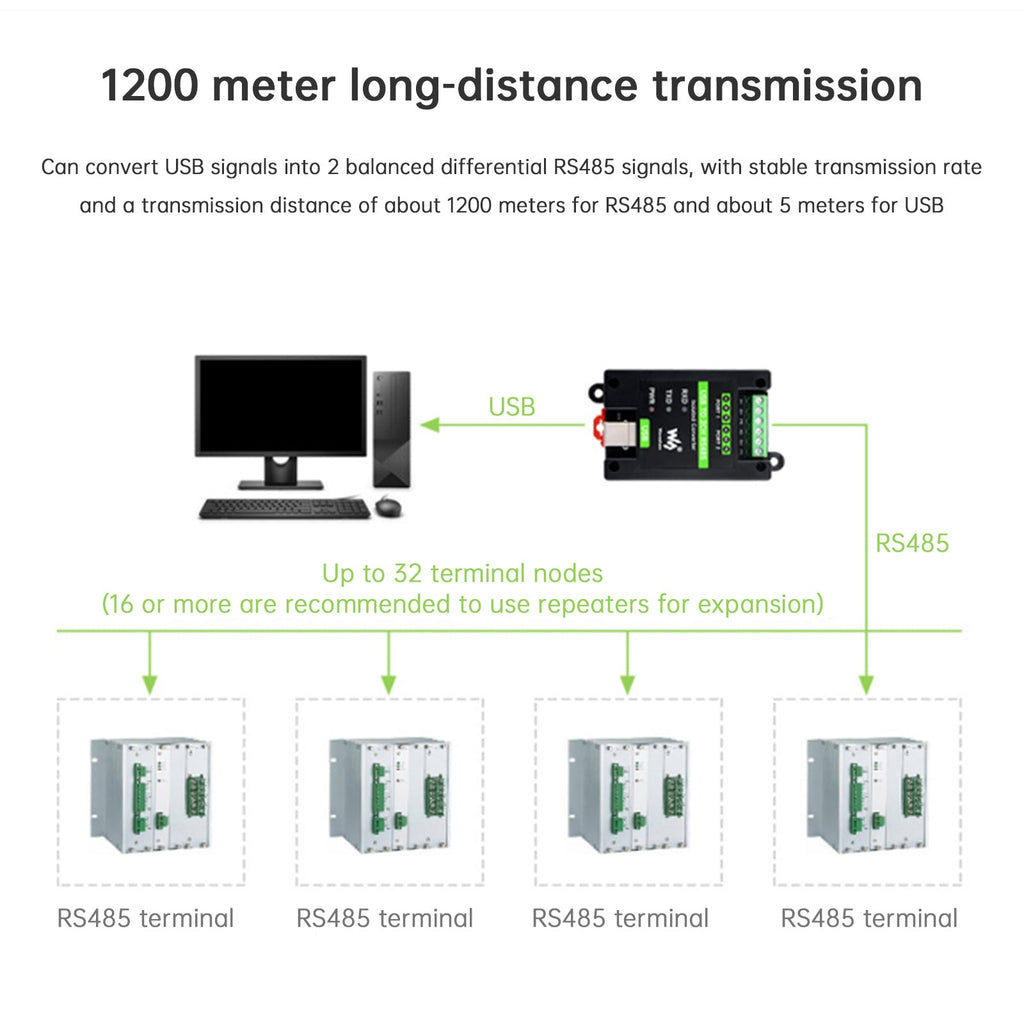

Sändningsräckvidd: ca 1200 meter (vid låga överföringshastigheter)
Överföringsläge: Point-to-Many (upp till 32 noder; repeatrar rekommenderas för fler än 16 noder)
Kommunikationshastighet: 300 bitar/s ~ 3 Mbit/s
Indikatorlampa
PWR: Driftindikator, ansluten till USB, röd lampa lyser när spänning detekteras
TXD: Sändningsindikatorlampa; grön lampa lyser när data skickas från USB-porten.
RXD: Mottagningsindikatorlampa, blå lampa lyser när data skickas tillbaka från enhetens gränssnitt.
Användningsmiljö
Temperaturområde: -15℃ ~70℃
Fuktighetsområde: 5 % RF ~ 95 % RF
Operativsystem: macOS, Linux, Android, Windows 11/10/8.1/8/7
Produktpresentation

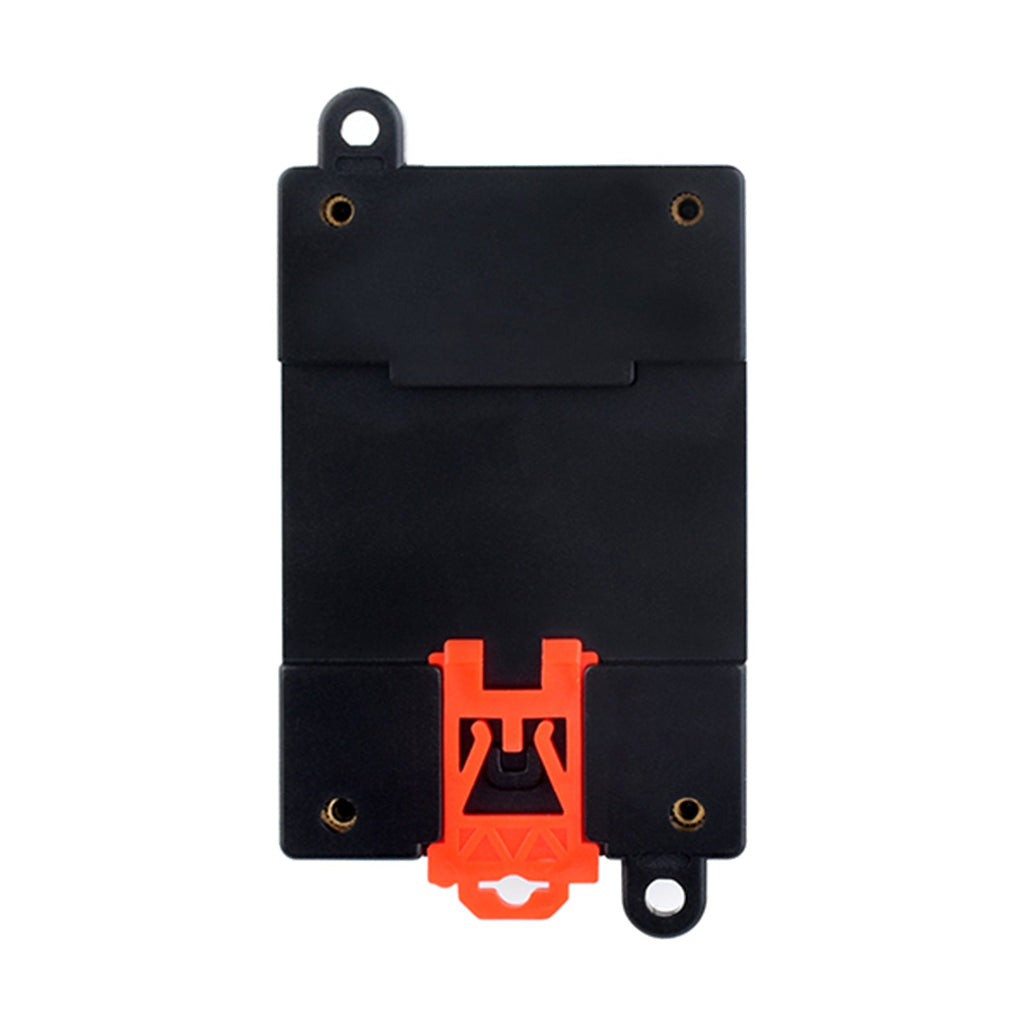

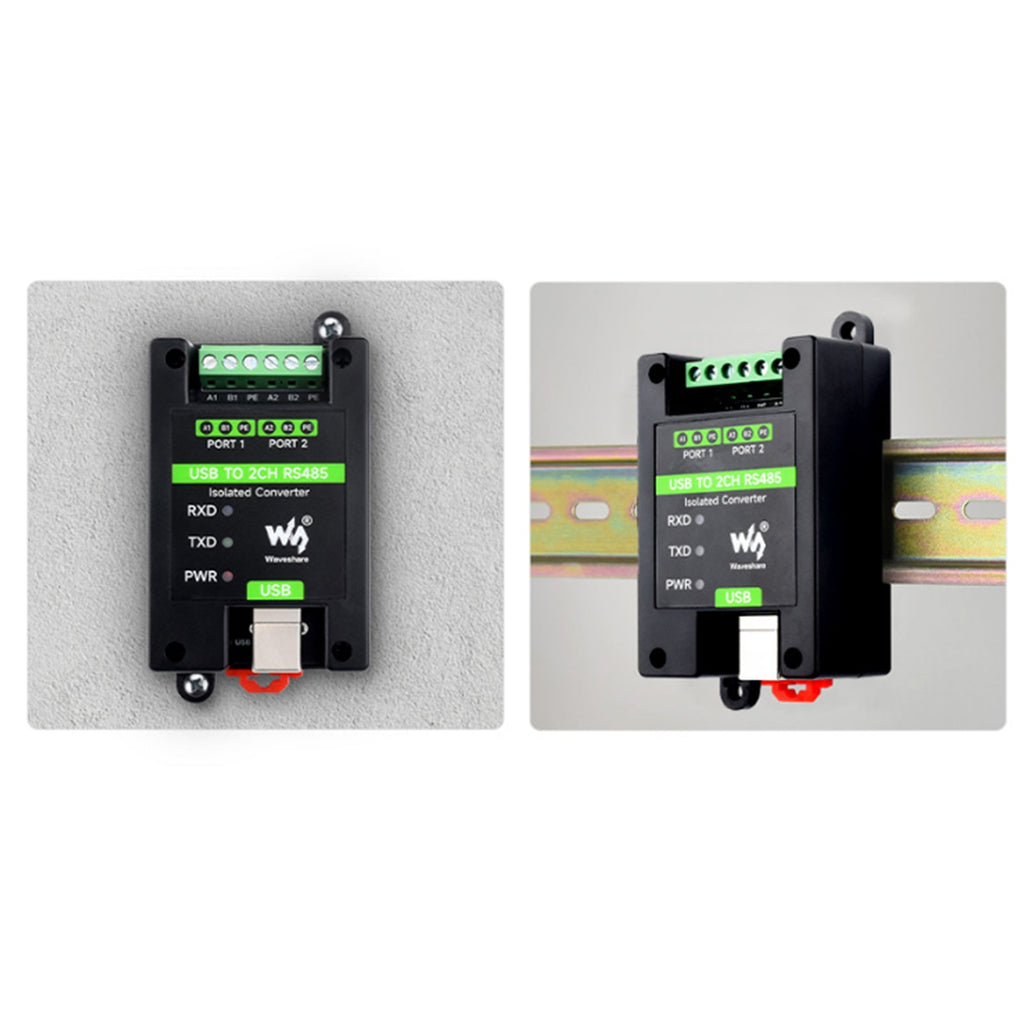

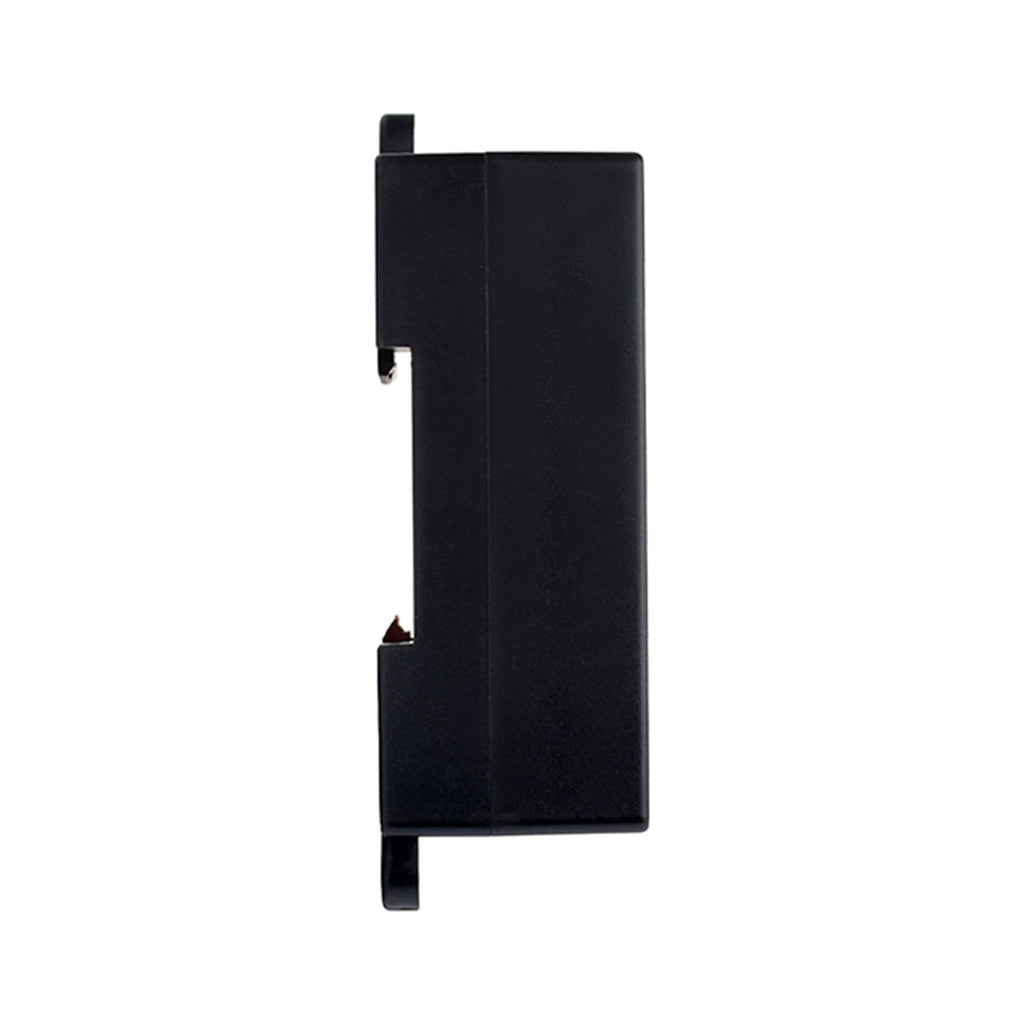

Hölje: Skenliknande, miljövänligt ABS-hölje, lämpligt för 35 mm DIN-skena

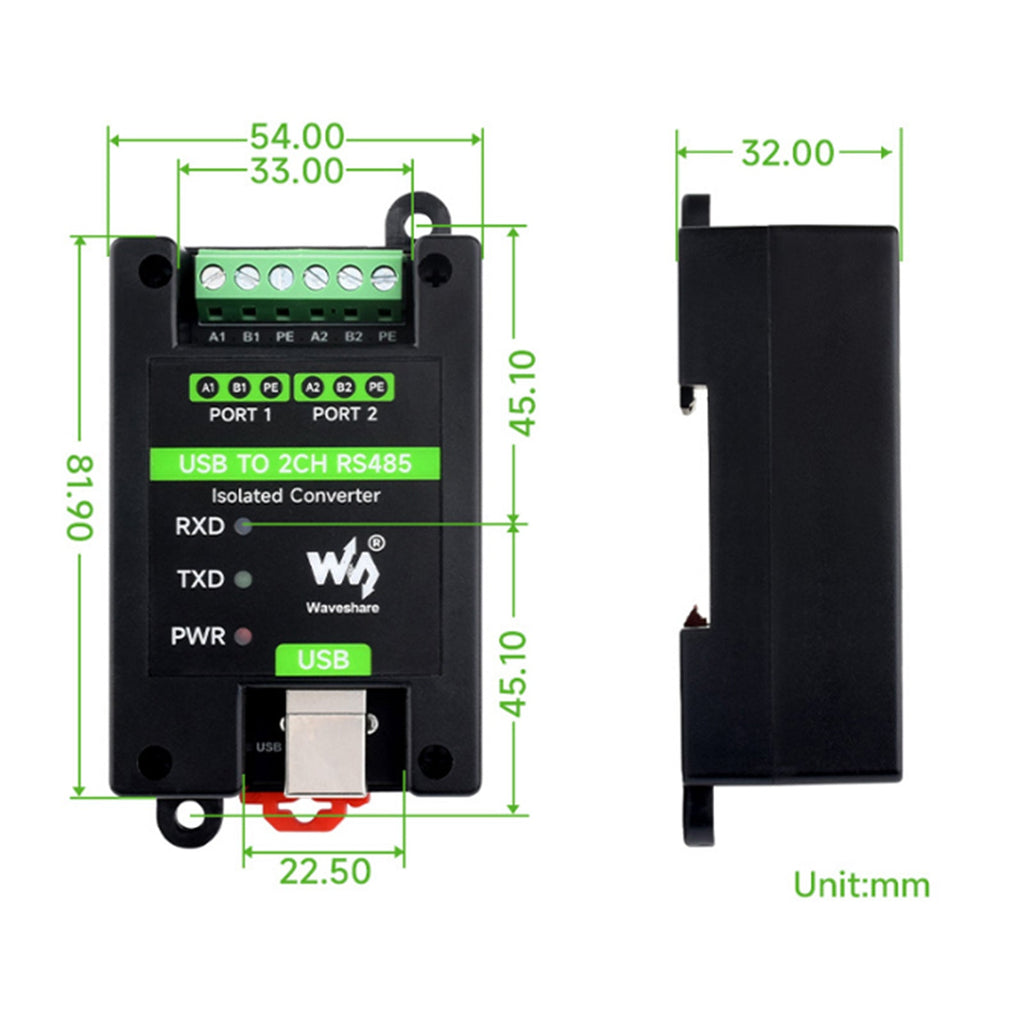

Mått: 81,9 x 54,0 x 32,0 mm

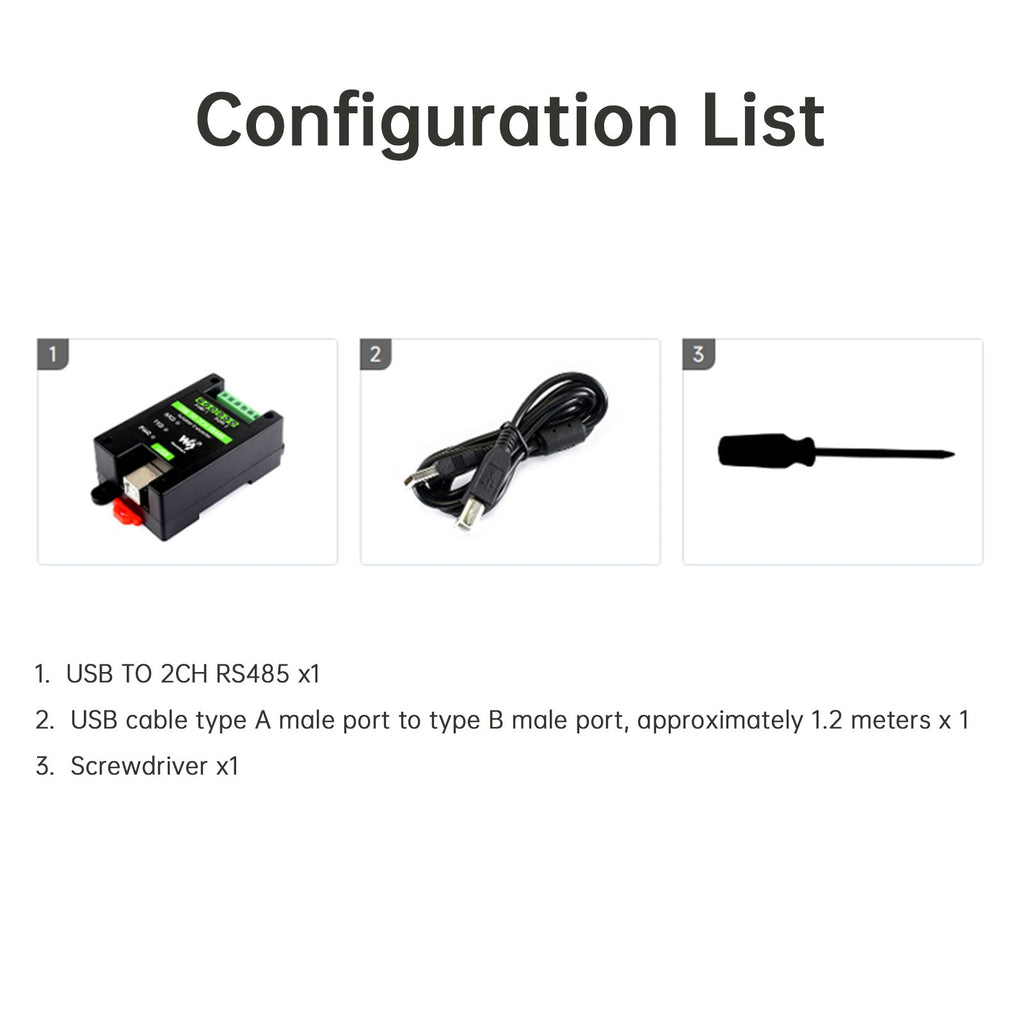

Leveransomfattning:
1x USB TILL 2-KANAL RS485
1x USB-kabel, typ A-hane till typ B-hane, ca 1,2 meter
1x skruvmejsel
