Beskrivelse

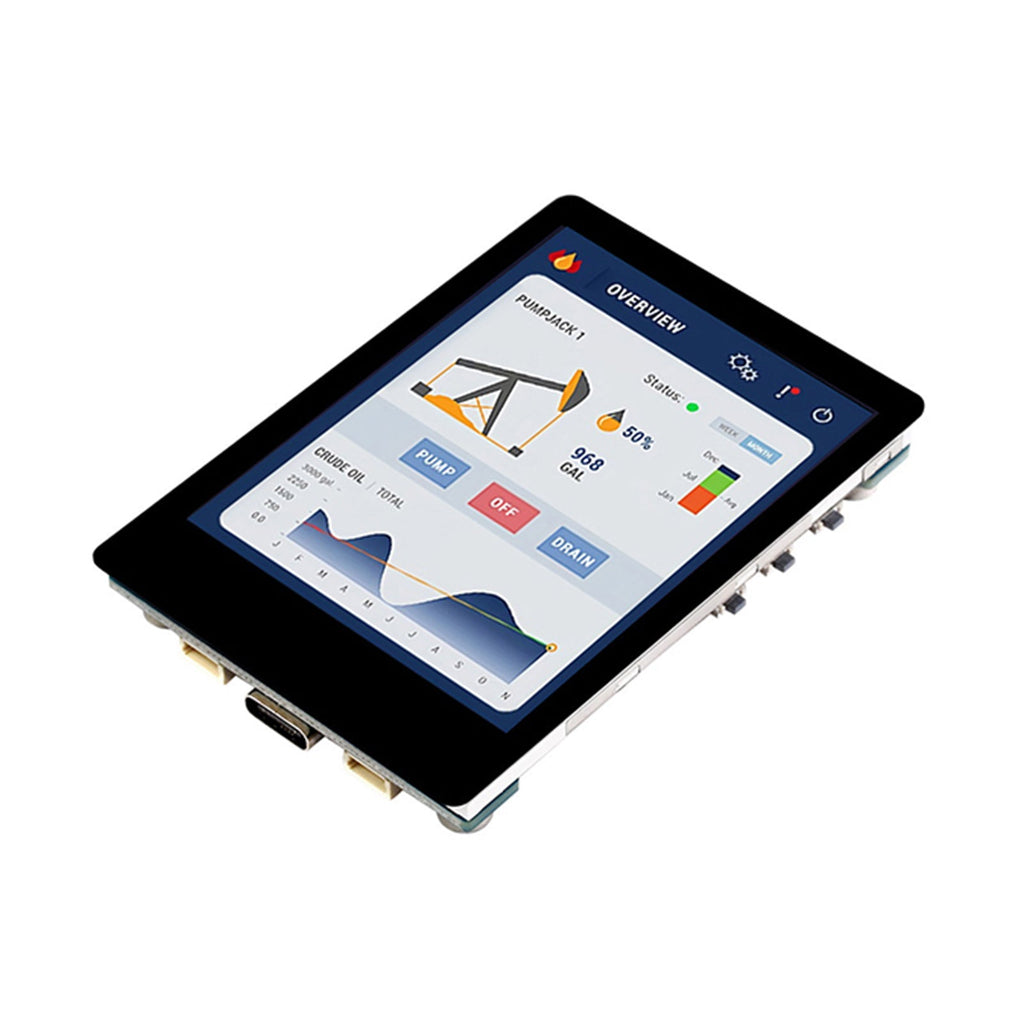

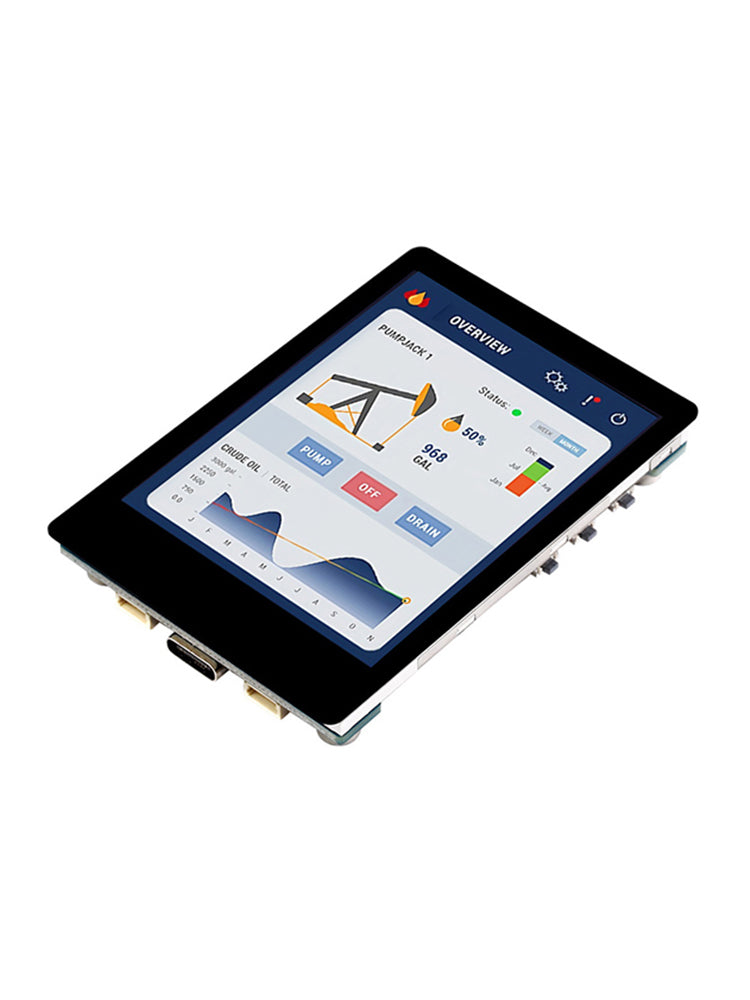

ESP32-S3 utviklingskort, 2,8-tommers kapasitiv berøringsskjerm, SPI-grensesnitt, fempunktsberøring, LVGL-bildestøtte, WIFI
Beskrivelse:

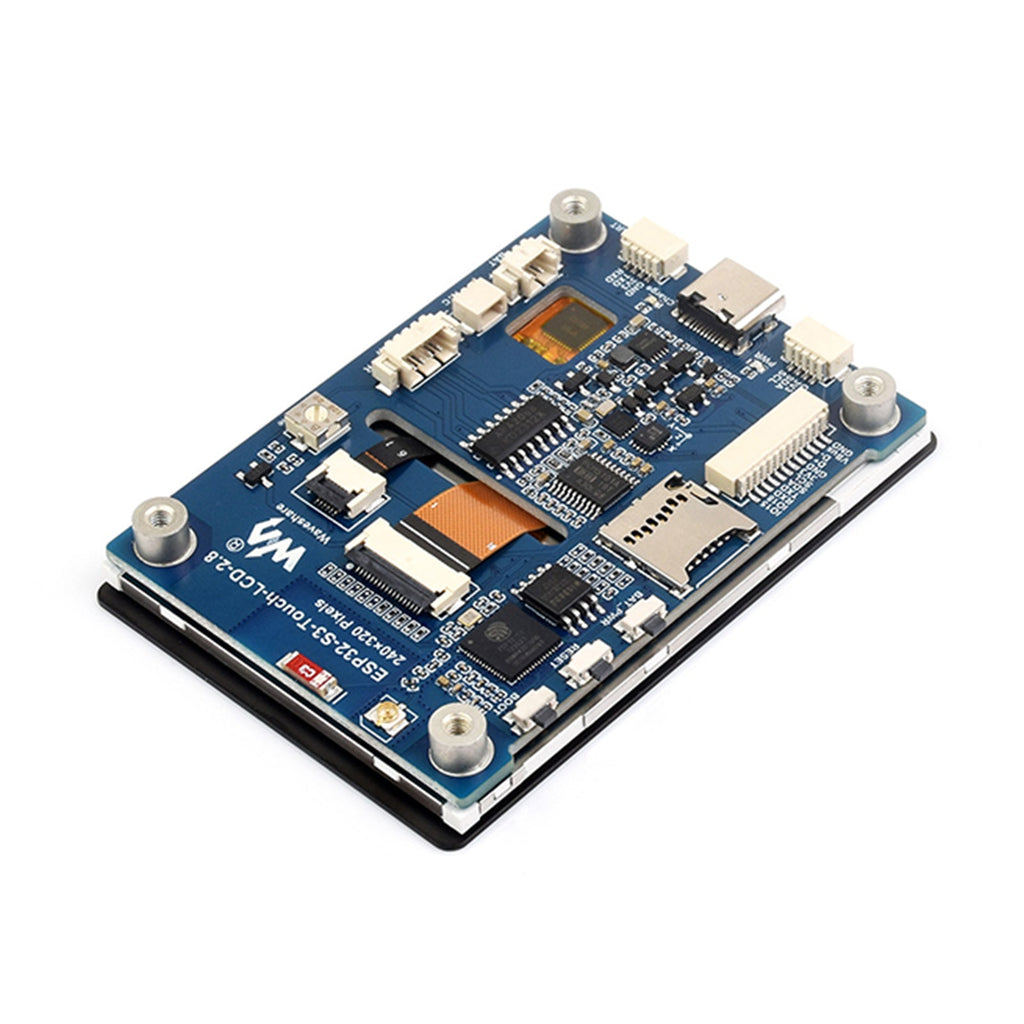

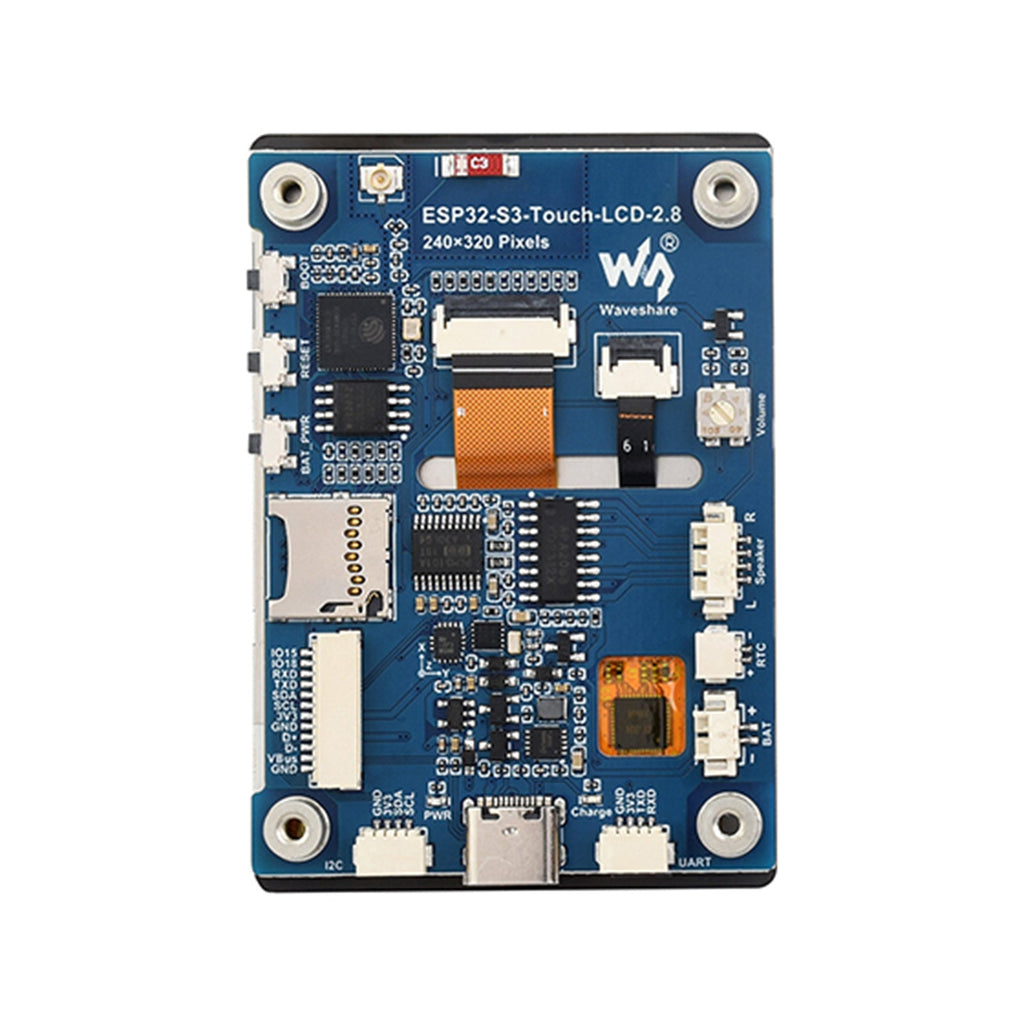

ESP32-S3-Touch-LCD-2.8 er et utviklingskort for mikrokontrollere som støtter 2,4 GHz Wi-Fi og Bluetooth BLE 5. Det integrerer flashminne med høy kapasitet og PSRAM, og har en integrert 2,8-tommers kapasitiv berøringsskjerm. Det kan kjøre GUI-grensesnittprogrammer som LVGL uten problemer. Kombinert med en rekke perifere grensesnitt muliggjør det rask utvikling av ESP32-S3 HMI-applikasjoner.
Funksjoner:
1. Utstyrt med en kraftig Xtensa 32-bit LX7 dual-core prosessor, er hovedfrekvensen opptil 240 MHz.
2. Støtter 2,4 GHz Wi-Fi (802.11 b/g/n) og Bluetooth 5 (LE), integrert antenne
3. Innebygd 512 KB SRAM og 384 KB ROM, stablet 16 MB Flash og 8 MB PSRAM

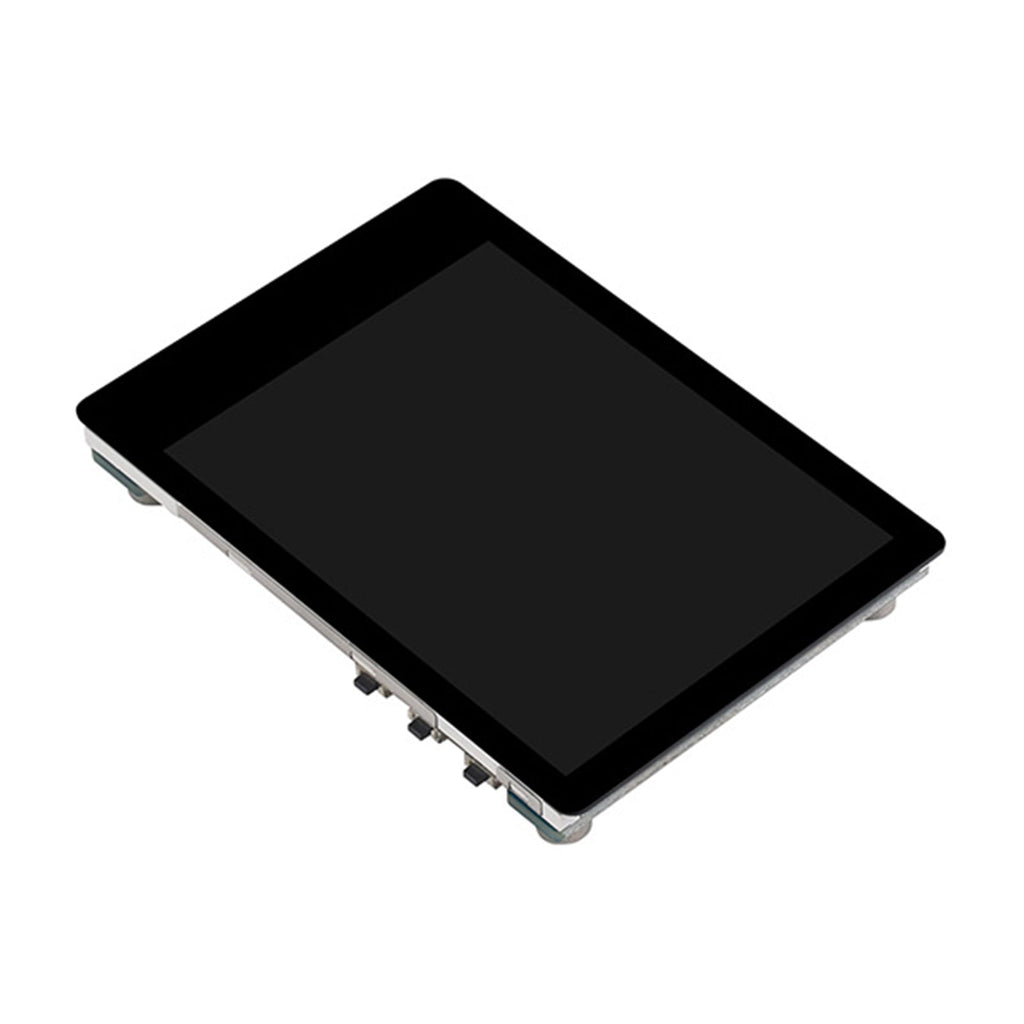

4. Innebygd 2,8-tommers kapasitiv berøringsskjerm, 240 x 320 oppløsning, 262 000 farger
5. Støtter I2C-grensesnittet for å kontrollere kapasitive berøringer, 5-punktsberøringer og avbruddsstøtte.
6. Linjeutgang UART, I2C og flere 10 grensesnitt, integrert fullhastighets USB seriell port
7. Integrert høyttaler, QMI8658 seksakset sensor, RTC-klokkesensor, micro SD-kortholder og batteriladingsmodul, etc.
8. Støtter fleksibel klokke, flere energimoduser og andre presise kontroller, og implementerer energisparemoduser for flere scenarier.
Applikasjonsscenarier
Flere utganger
Den kan brukes som en informasjonsutgangsenhet for skjerm og lyd. Kunder kan tilpasse den etter behov for å skape en informasjonsinteraksjon som involverer bilder og lyd.
HMI menneske-maskin-grensesnitt
Menneske-maskin-grensesnittet (også kalt brukergrensesnitt) er et medium for samhandling og informasjonsutveksling mellom systemet og brukeren. Det implementerer konverteringen mellom det interne informasjonsformatet og et format som er akseptabelt for mennesker.
LVGL GUI-utvikling
LVGL er et gratis grafikkbibliotek med åpen kildekode som gir deg alt du trenger for å lage innebygde grafiske brukergrensesnitt med brukervennlige grafiske elementer, vakre visuelle effekter og lavt minneforbruk.
Leveringsomfang:
1x utviklingskort for berøringsskjerm
1x SH1.0 12-pinners tilkoblingskabel ca. 100 mm
2x SH1.0 4PIN-tilkoblingskabler ca. 100 mm
1x 2030 høyttaler
