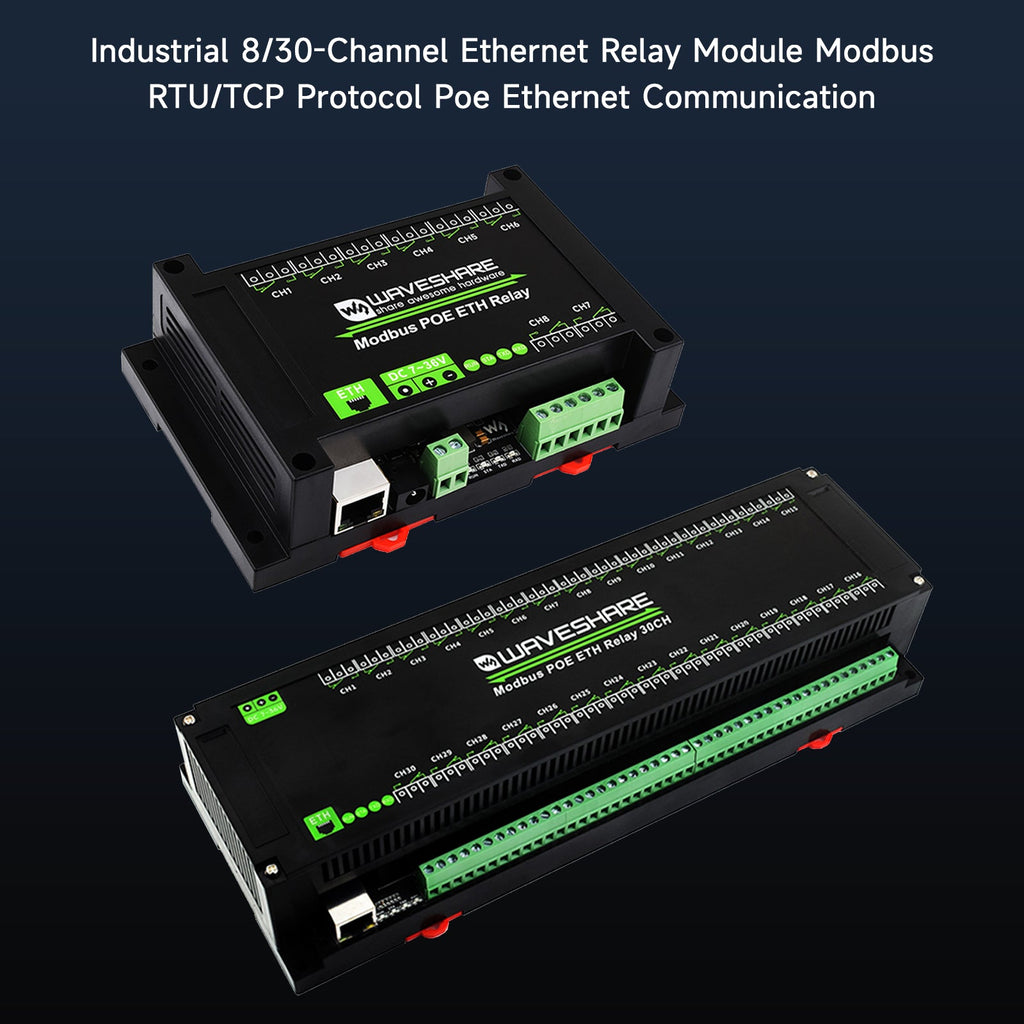

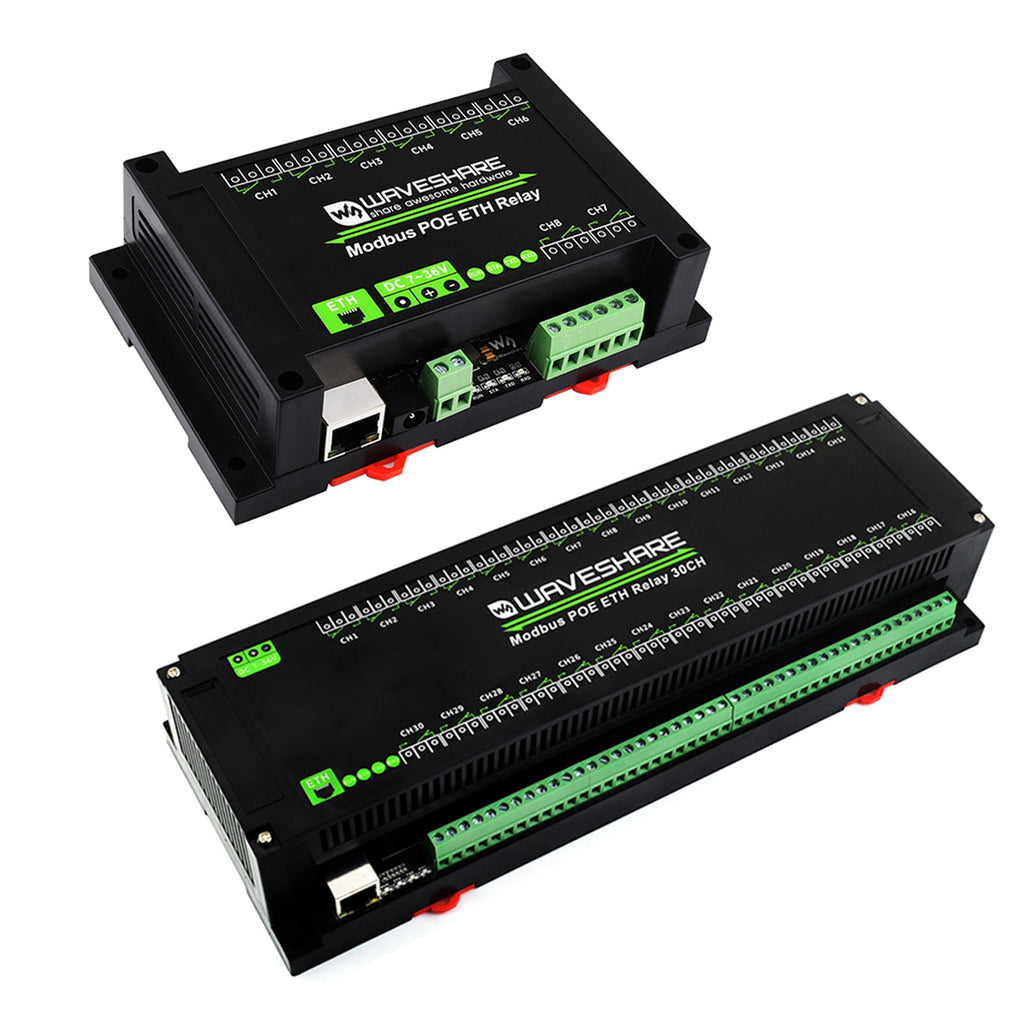

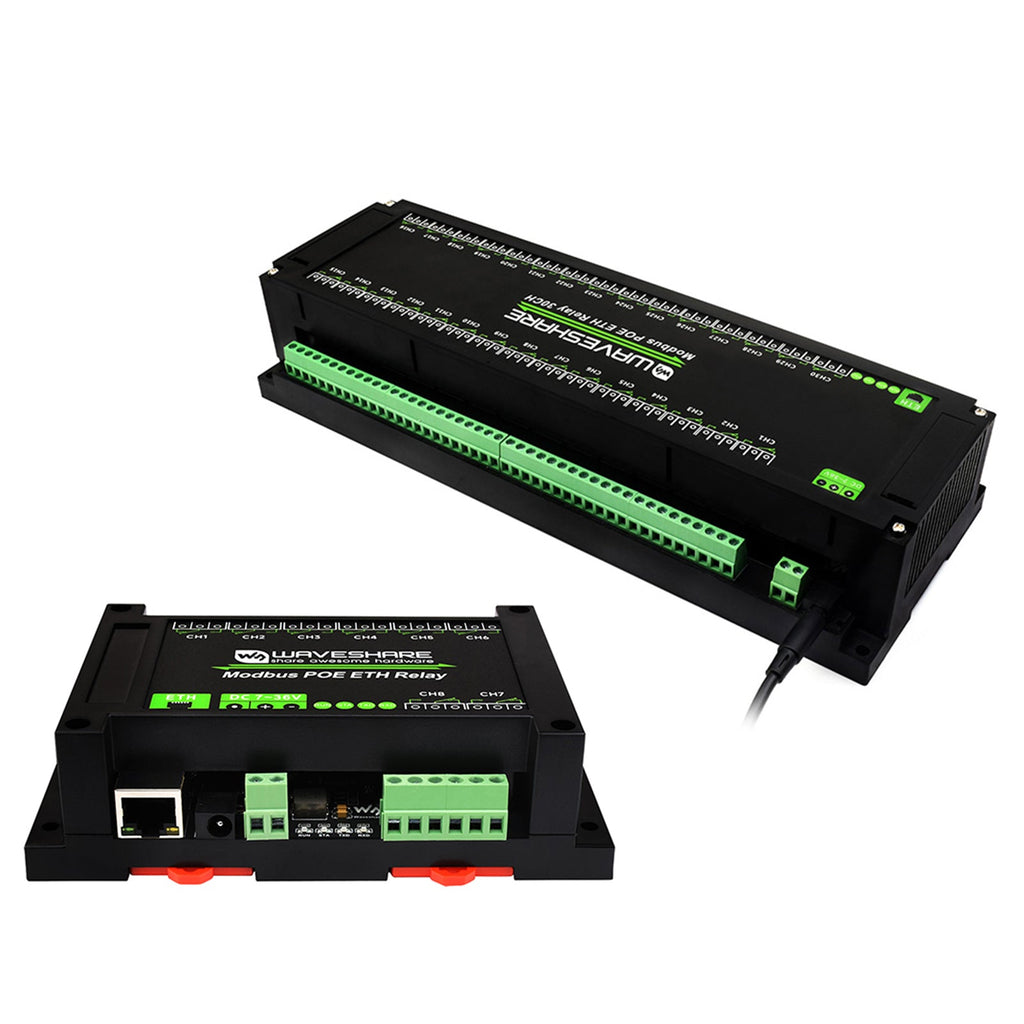

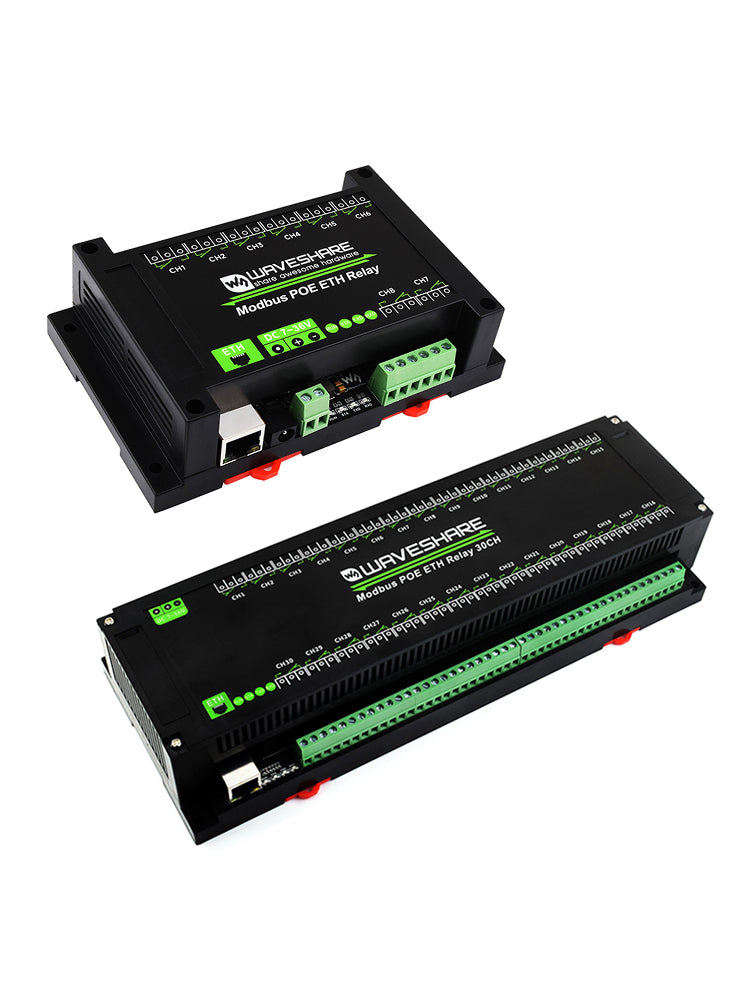

Industrielles 8/30-Kanal-Ethernet-Relaismodul Modbus RTU/TCP-Protokoll Poe-Ethernet-Kommunikation

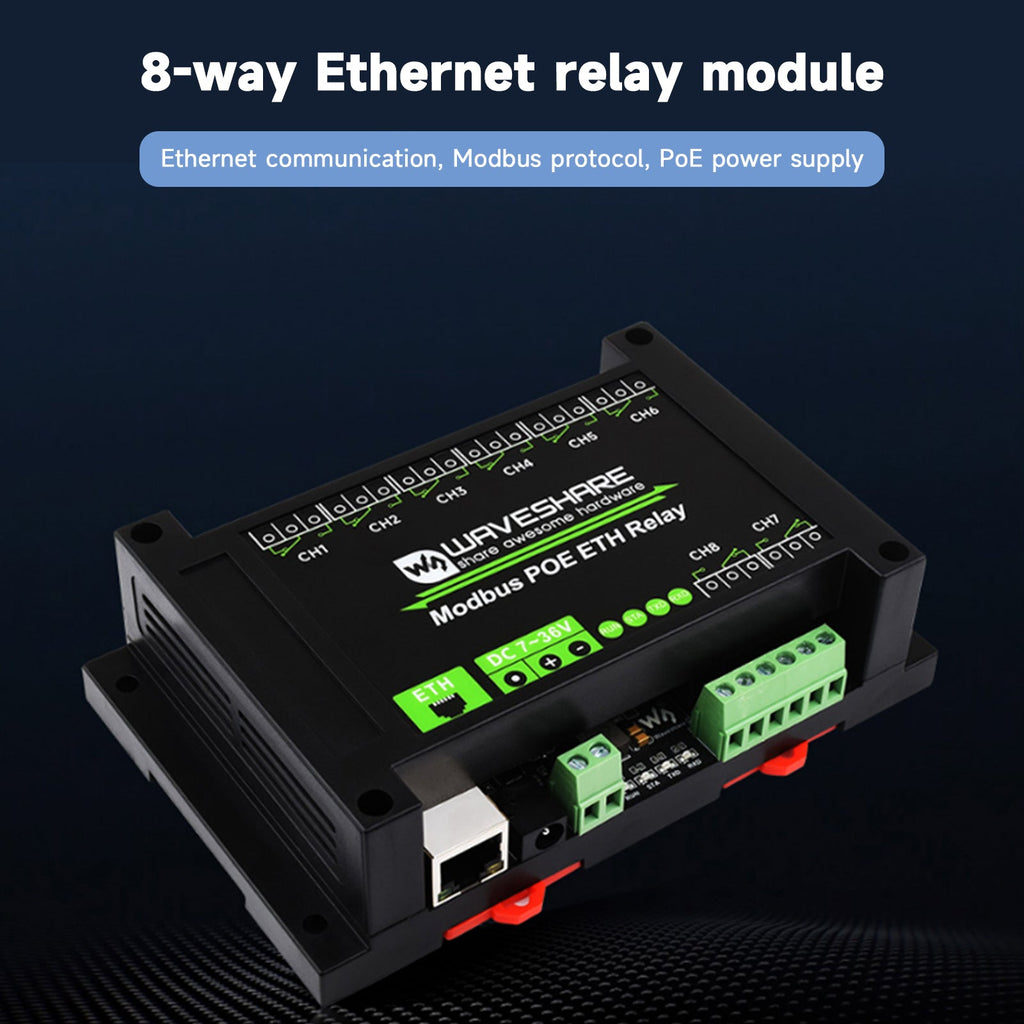

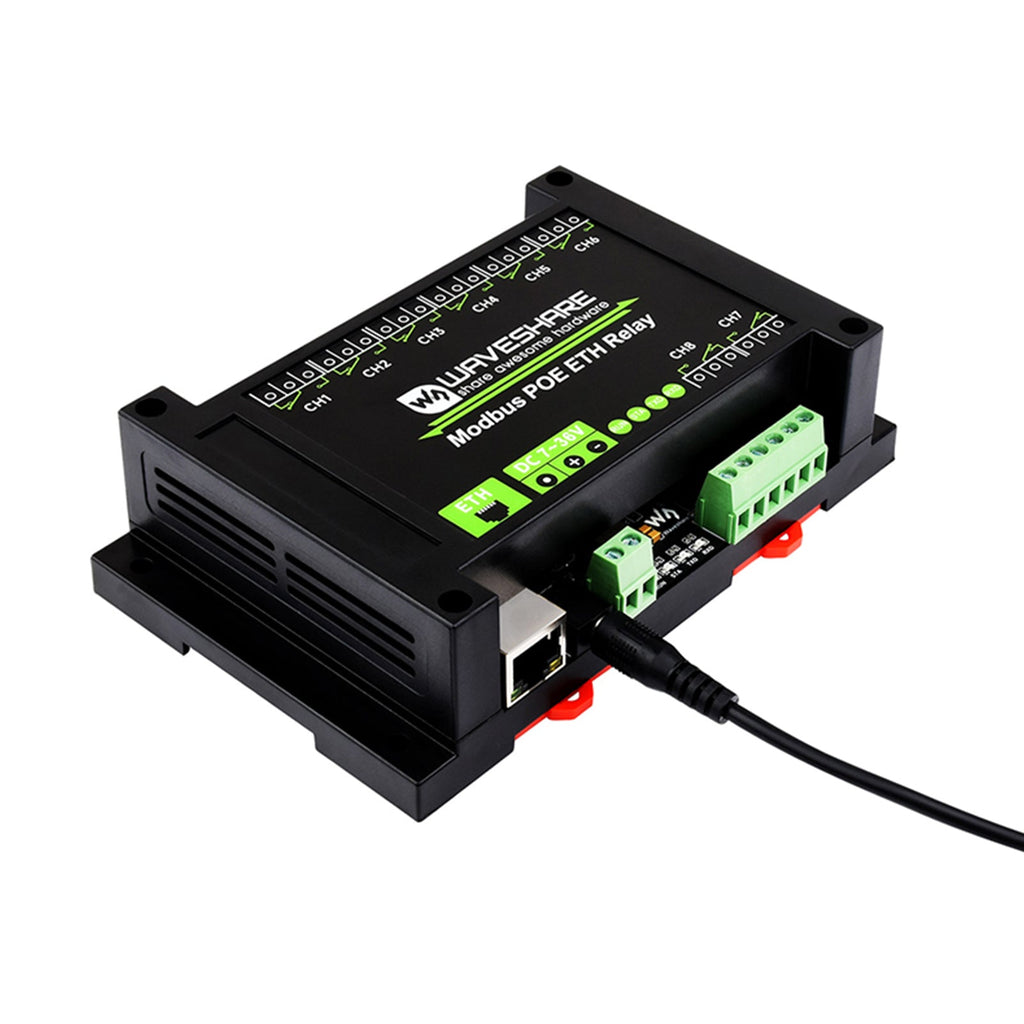

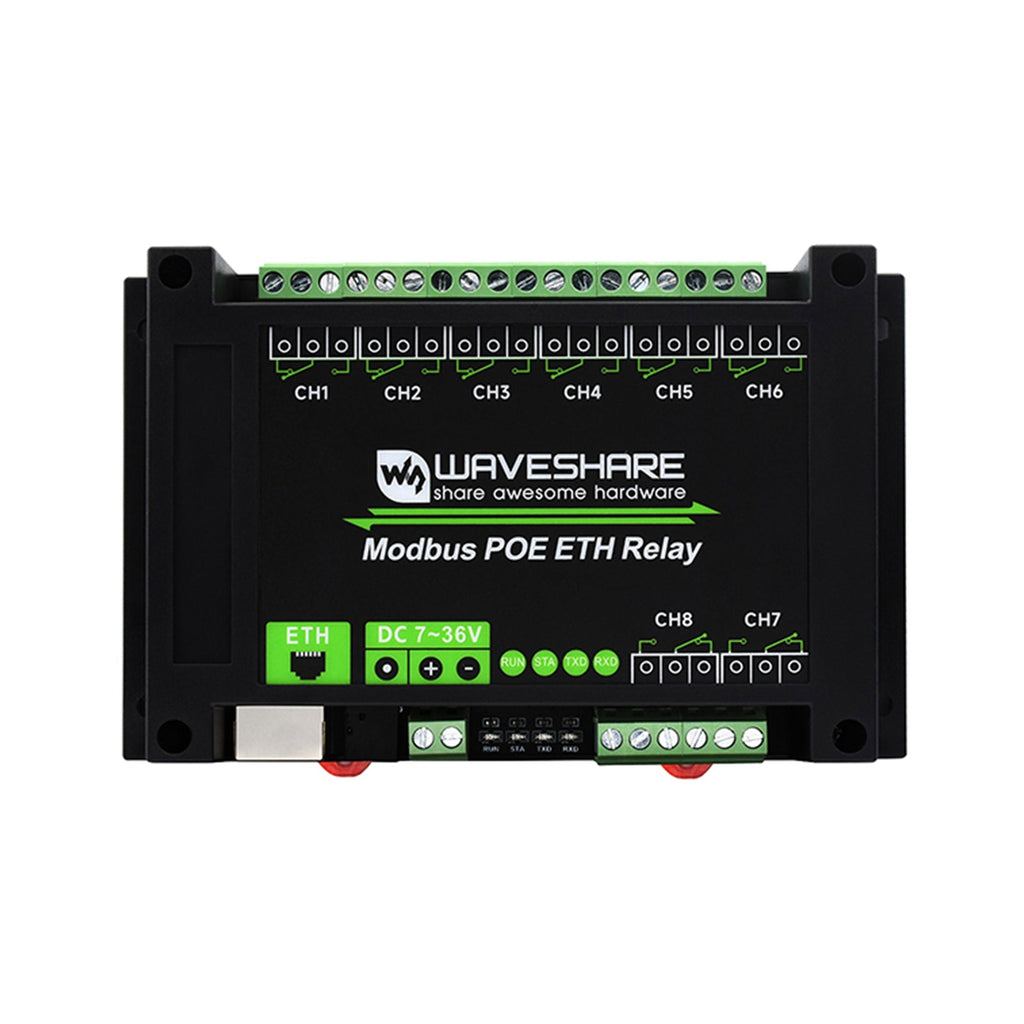

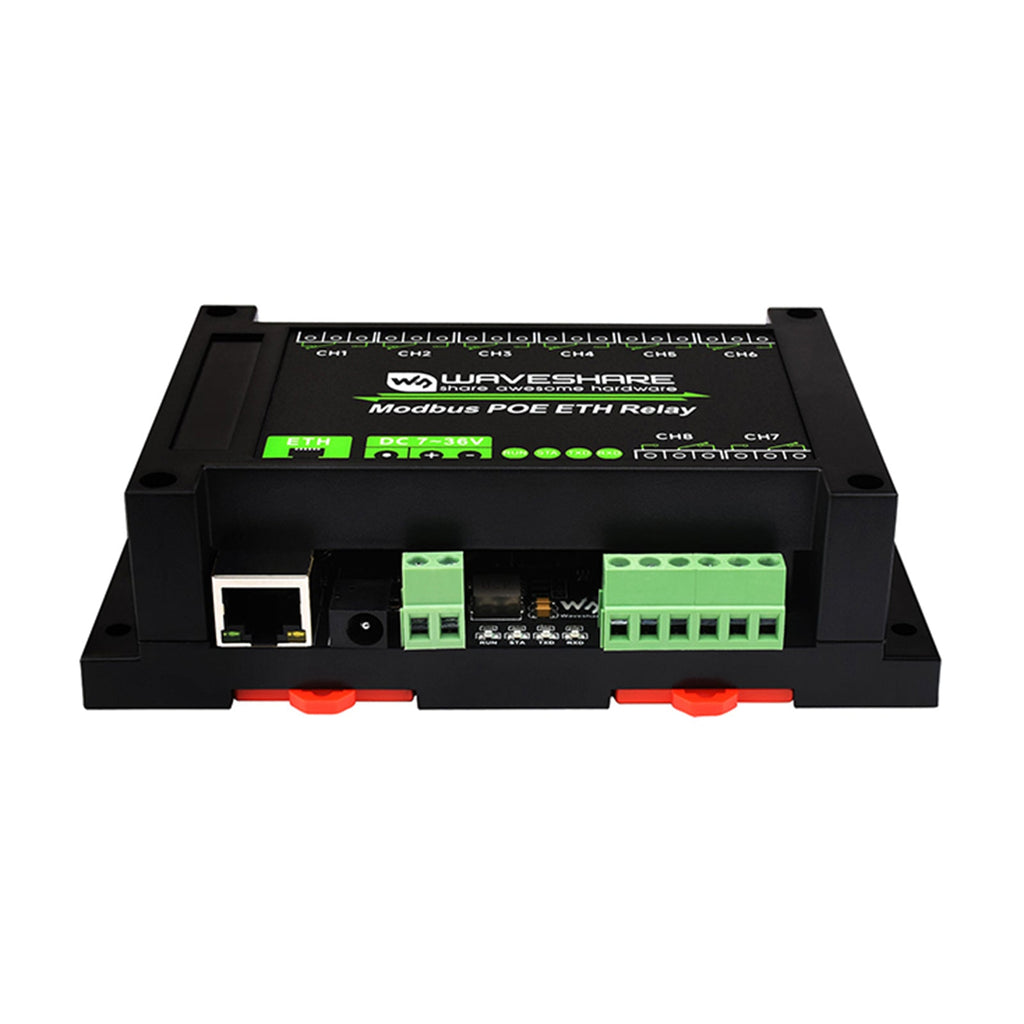

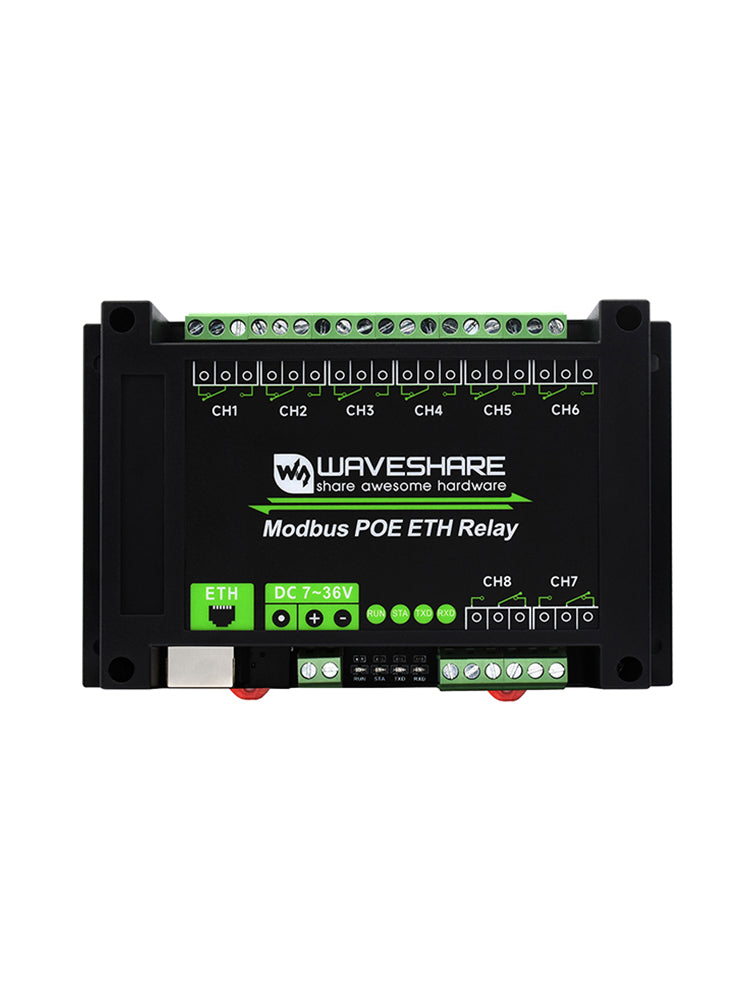

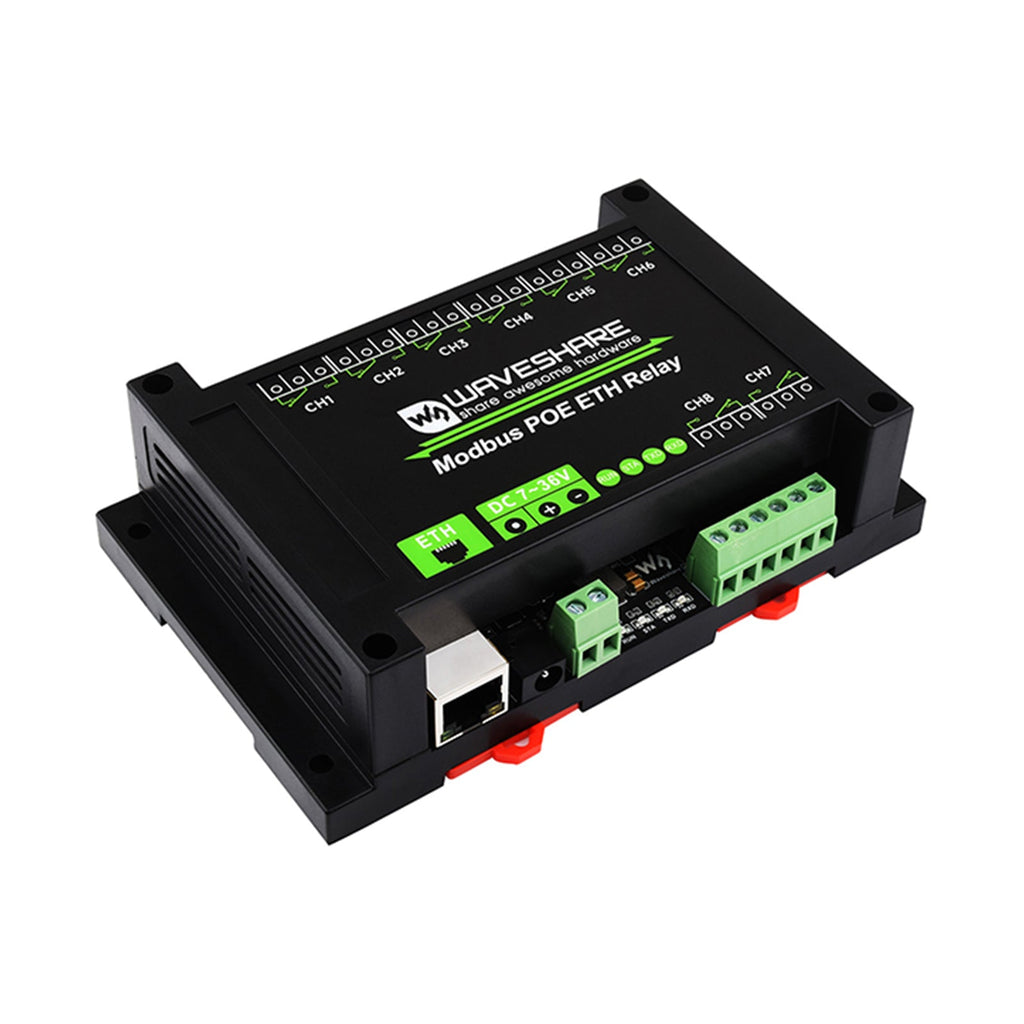

8-Wege-Ethernet-Relaismodul:
Beschreibung:

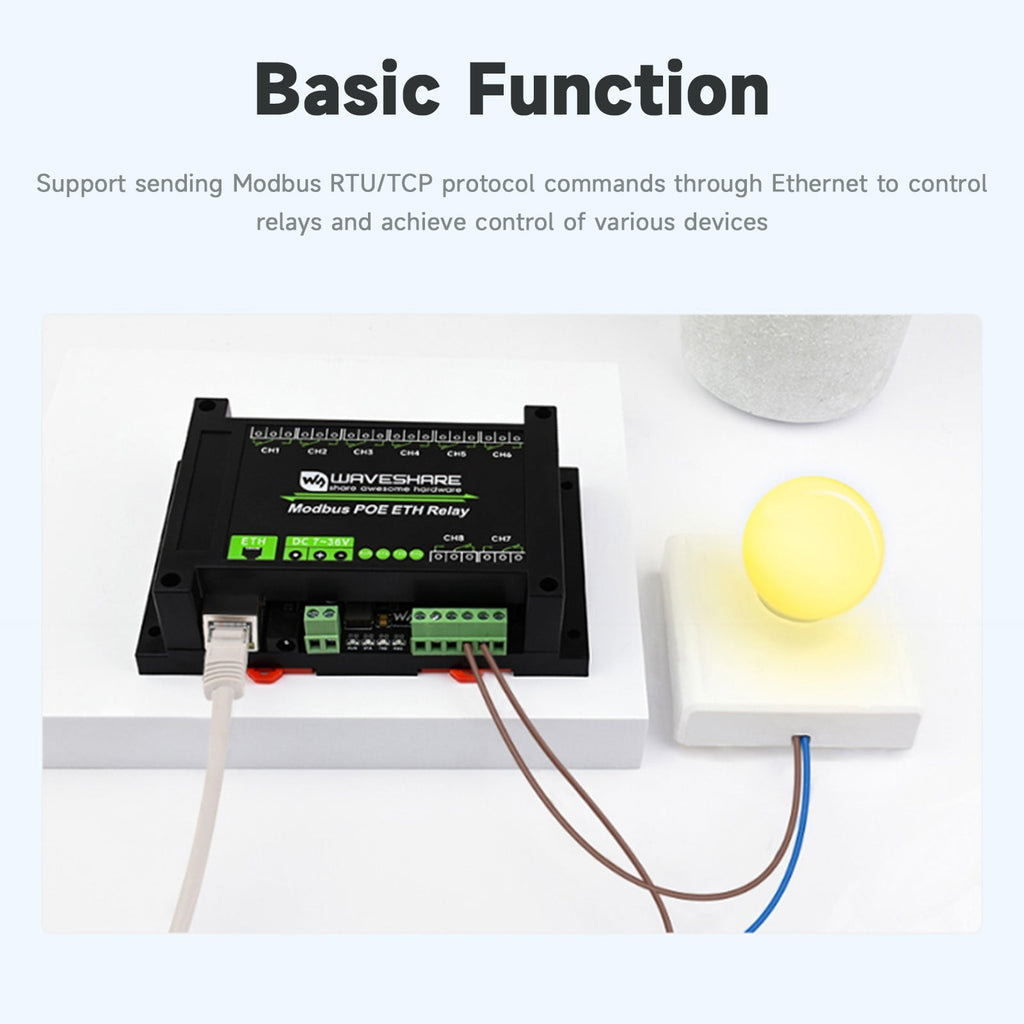

Bei diesem Produkt handelt es sich um ein 8-Wege-Relaismodul, das über eine Ethernet-Schnittstelle gesteuert wird und speziell für Anwendungen in industriellen Umgebungen entwickelt wurde. Es verwendet das Modbus RTU/Modbus TCP-Protokoll, unterstützt die Stromversorgung über PoE-Netzwerkanschlüsse und verfügt über ein ABS-Schienengehäuse. Dieses Produkt ist einfach zu bedienen, zeichnet sich durch schnelle Kommunikationsgeschwindigkeit, Stabilität, Zuverlässigkeit und Sicherheit aus und kann für verschiedene industrielle Steuergeräte oder Anwendungen mit hohen Kommunikationsanforderungen eingesetzt werden.
Merkmale:
Es verfügt über Blitz-Ein- und Blitz-Aus-Funktionen und kann das Relais so steuern, dass es sich für einen bestimmten Zeitraum öffnet und durch Anweisungen automatisch schließt
Unterstützt DC 7 ~ 36 V Weitspannungsnetzteil, unterstützt PoE-Ethernet-Stromversorgung
Unterstützt die Steuerung von Relais über das MQTT-Protokoll und bietet Alibaba Cloud MQTT-Anwendungsroutinen
Integrierte optische Kopplerisolierung zur Vermeidung von Störungen durch den Hochspannungsschaltkreis des Relais
Integrierter Verpolungsschutz, um eine Verpolung der Plus- und Minuspole sowie ein Durchbrennen des Schaltkreises zu verhindern.

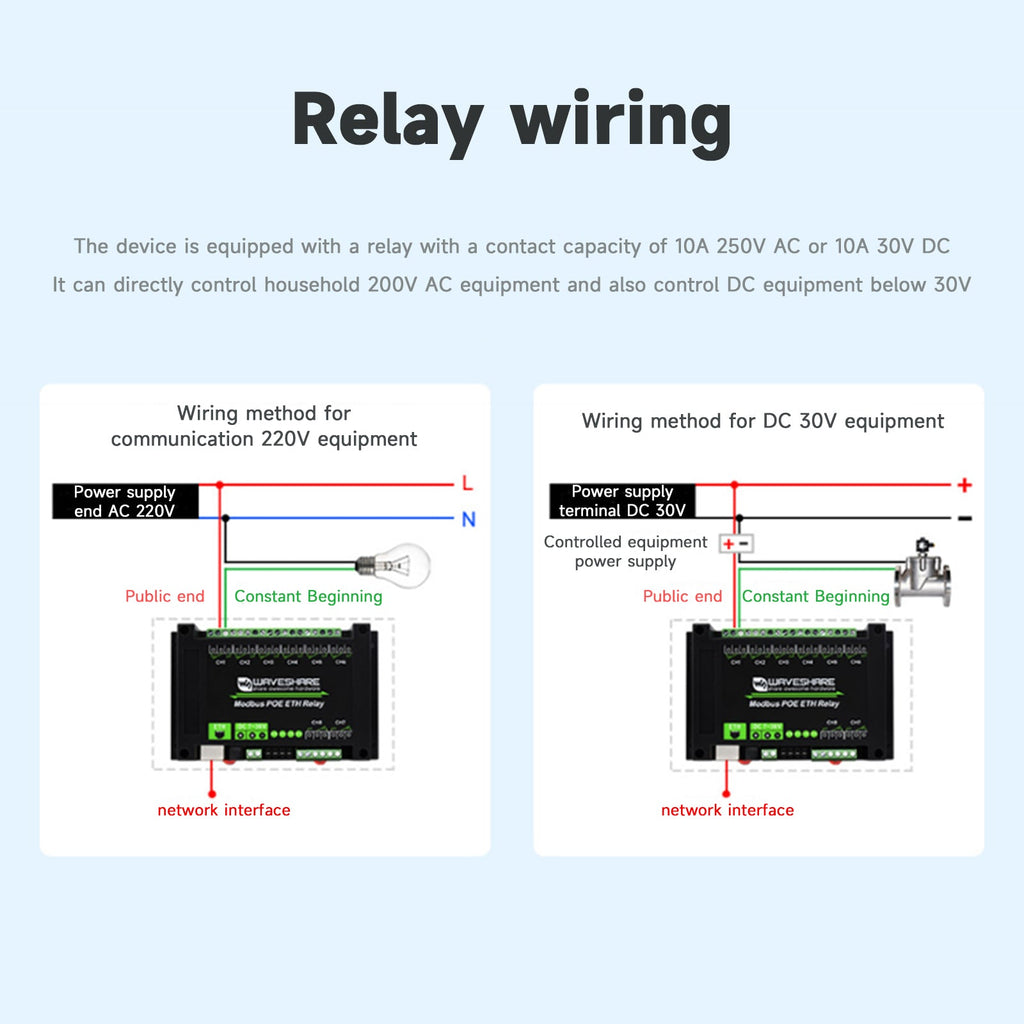

Verwenden Sie hochwertige Relais, die den Zugriff auf Lasten ermöglichen: ≤10A 250V AC oder ≤10A 30V DC

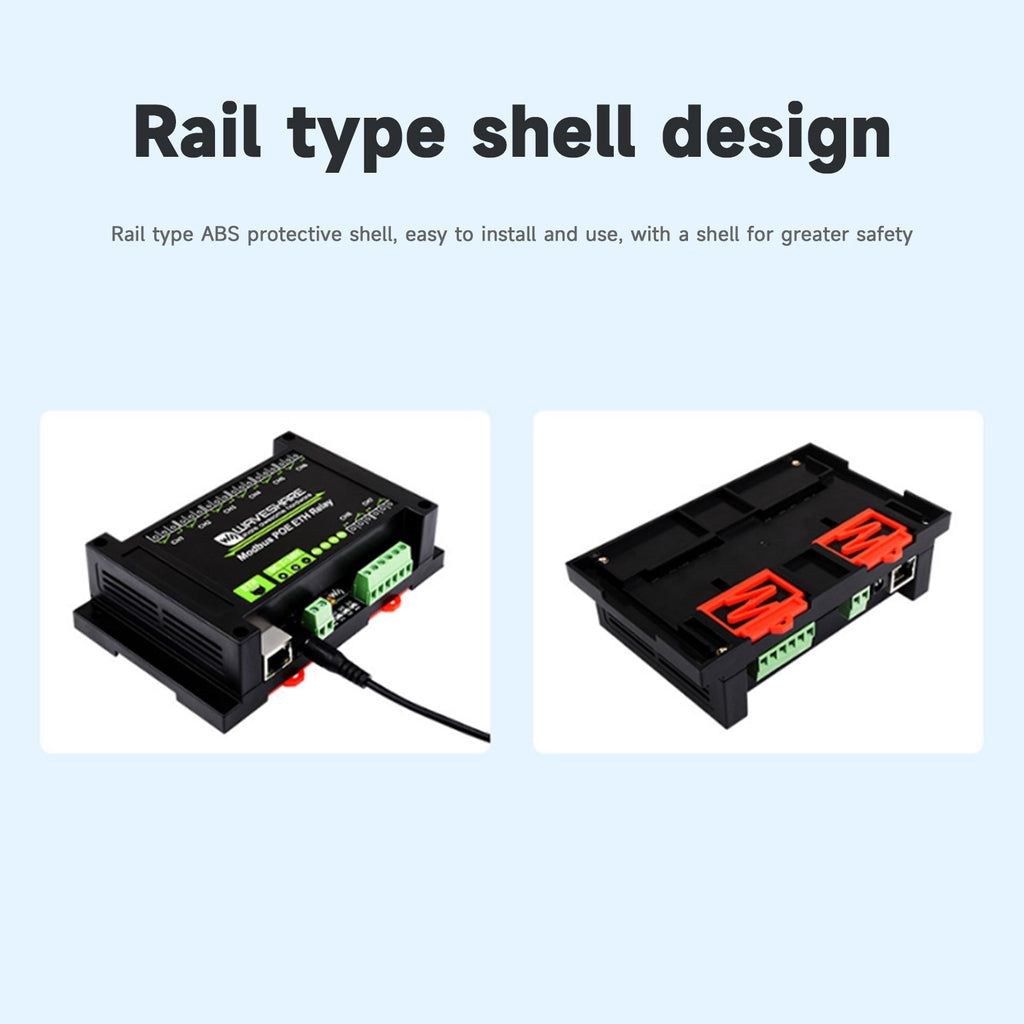

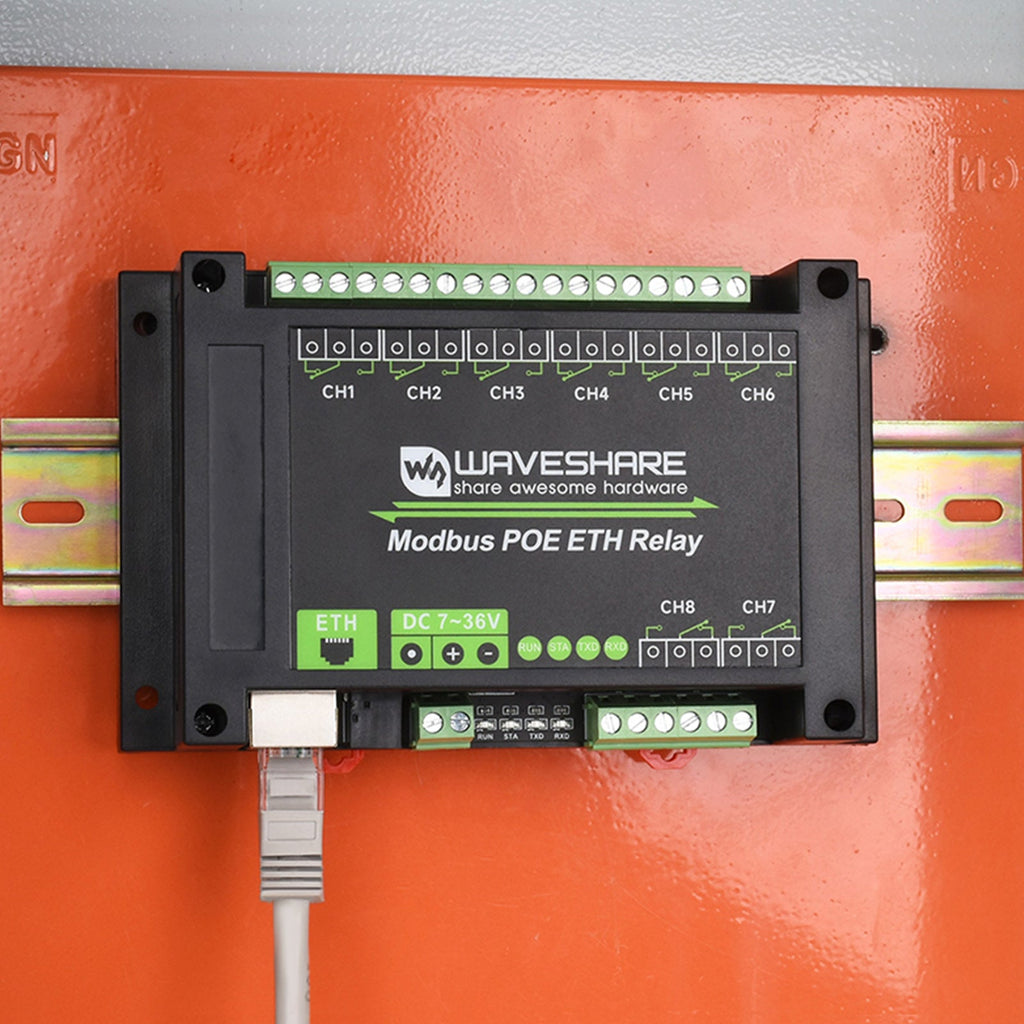

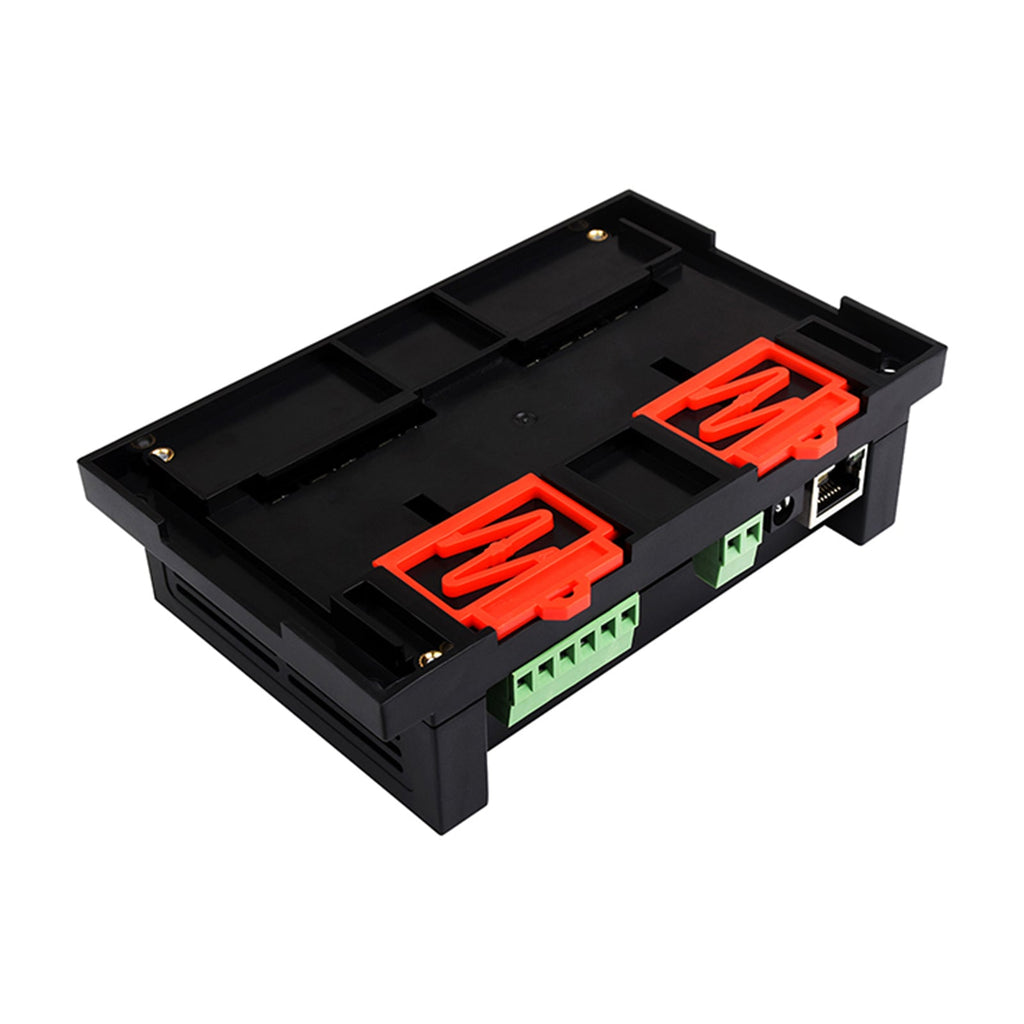

Schienenartiges ABS-Schutzgehäuse, einfach zu installieren und zu verwenden, sicherer mit Gehäuse
Externe 4 LED-Anzeigen und Netzwerkanschlussanzeigen, Sie können den MCU-Status und den Signalempfangs- und -sendestatus leicht einsehen
Spezifikationen:

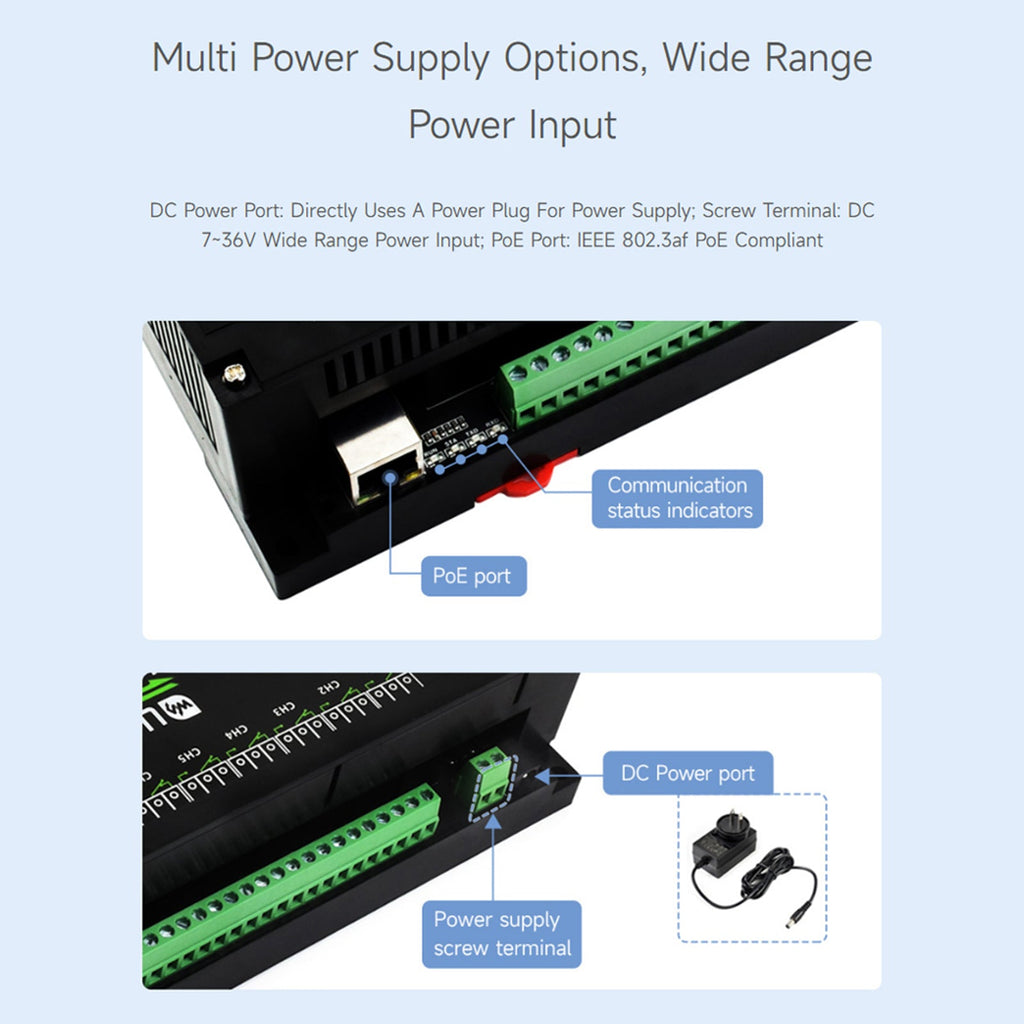

Stromversorgung: PoE-Netzwerkanschluss, DC 5,5 x 2,1 Stromschnittstelle oder Klemmenblock (7–36 V)
Kommunikationsschnittstelle: PoE-Netzwerkanschluss, unterstützt IEEE 802.3af-Standard
Anzahl Relais: 8
Kontaktart: einer normalerweise offen, einer normalerweise geschlossen
Kontaktbelastung: ≤10A 250V AC oder ≤10A 30V DC
Modbus-Protokoll: Modbus RTU-Protokoll oder Modbus TCP-Protokoll

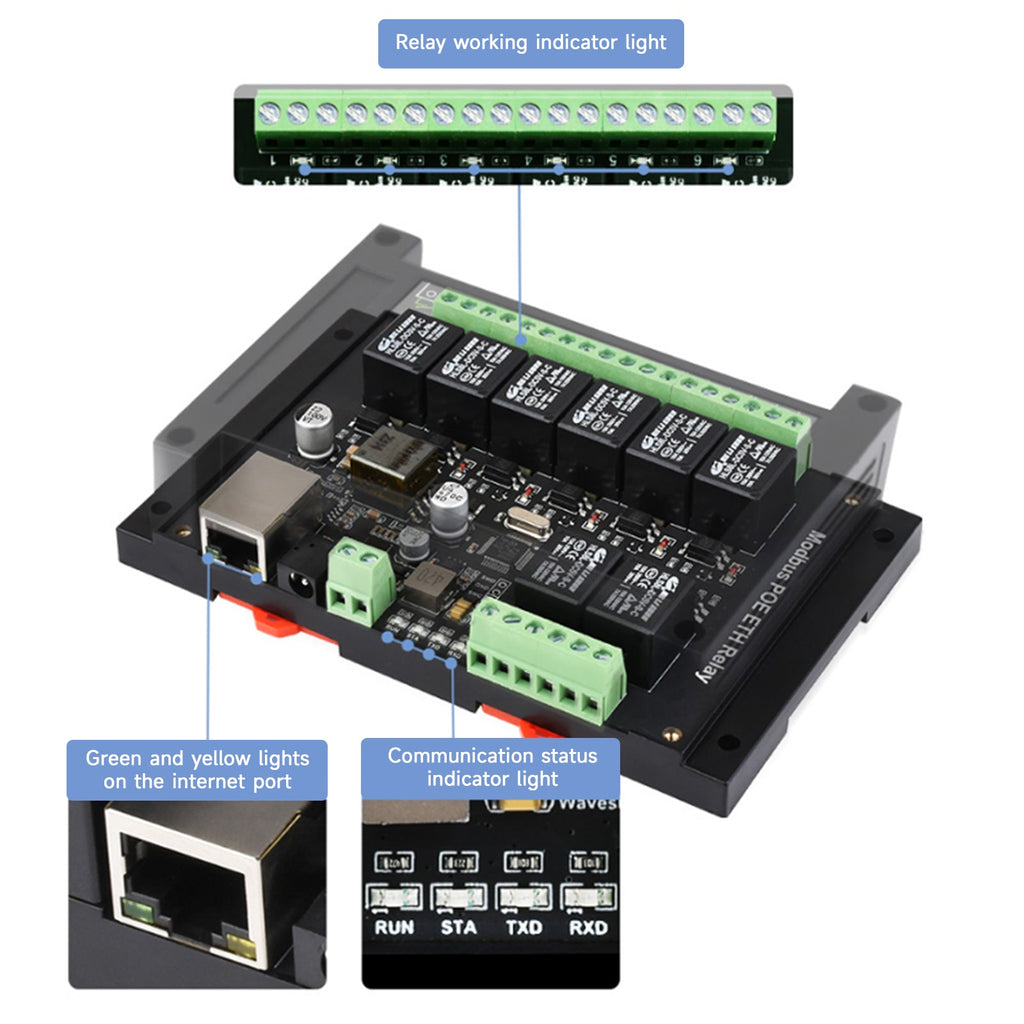

Indikator:
RUN: Netzwerk-Port-Betriebsanzeige, blinkt im 2-Sekunden-Takt, nachdem der Chip normal funktioniert
STA: MCU-Anzeige, blinkt, wenn die MCU normal funktioniert
TXD: Sendeanzeige, das Licht leuchtet beim Senden von Daten
RXD: Empfangsanzeige, das Licht leuchtet beim Empfang von Daten

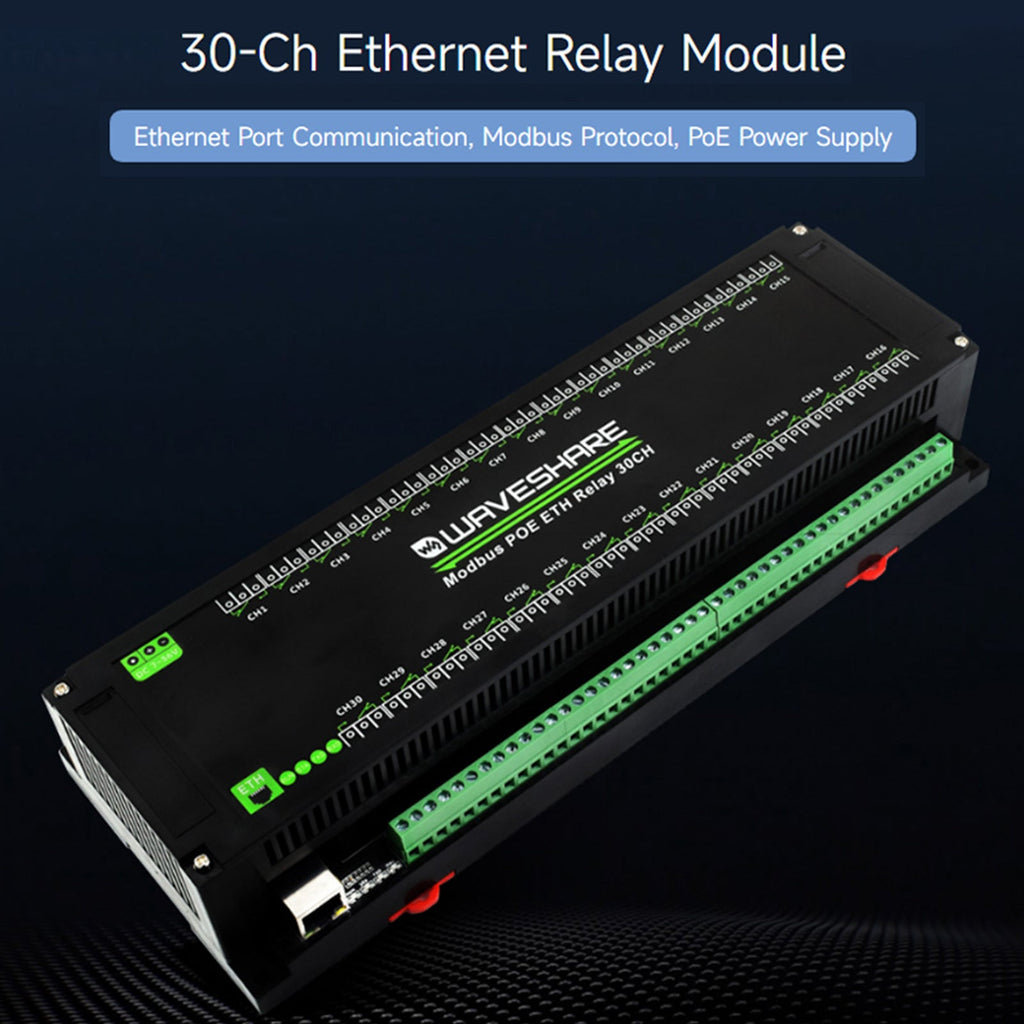

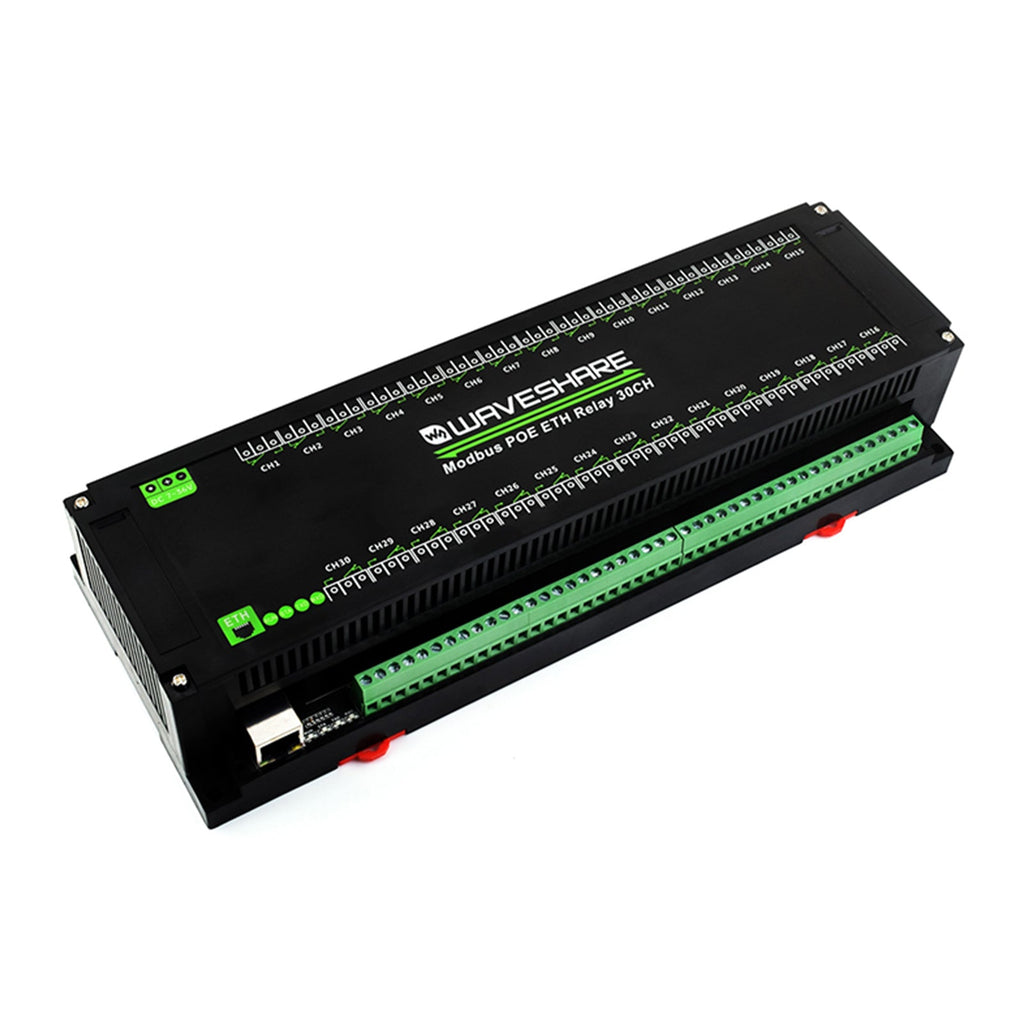

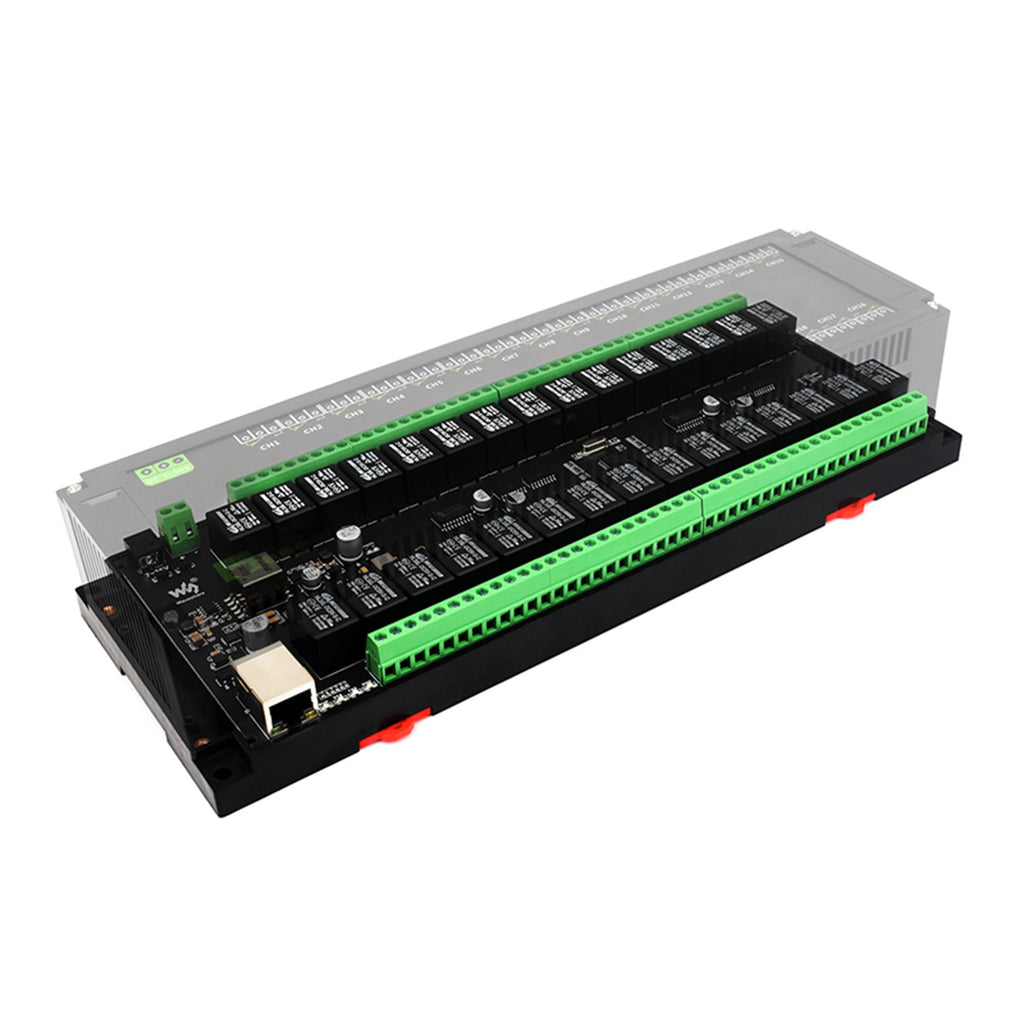

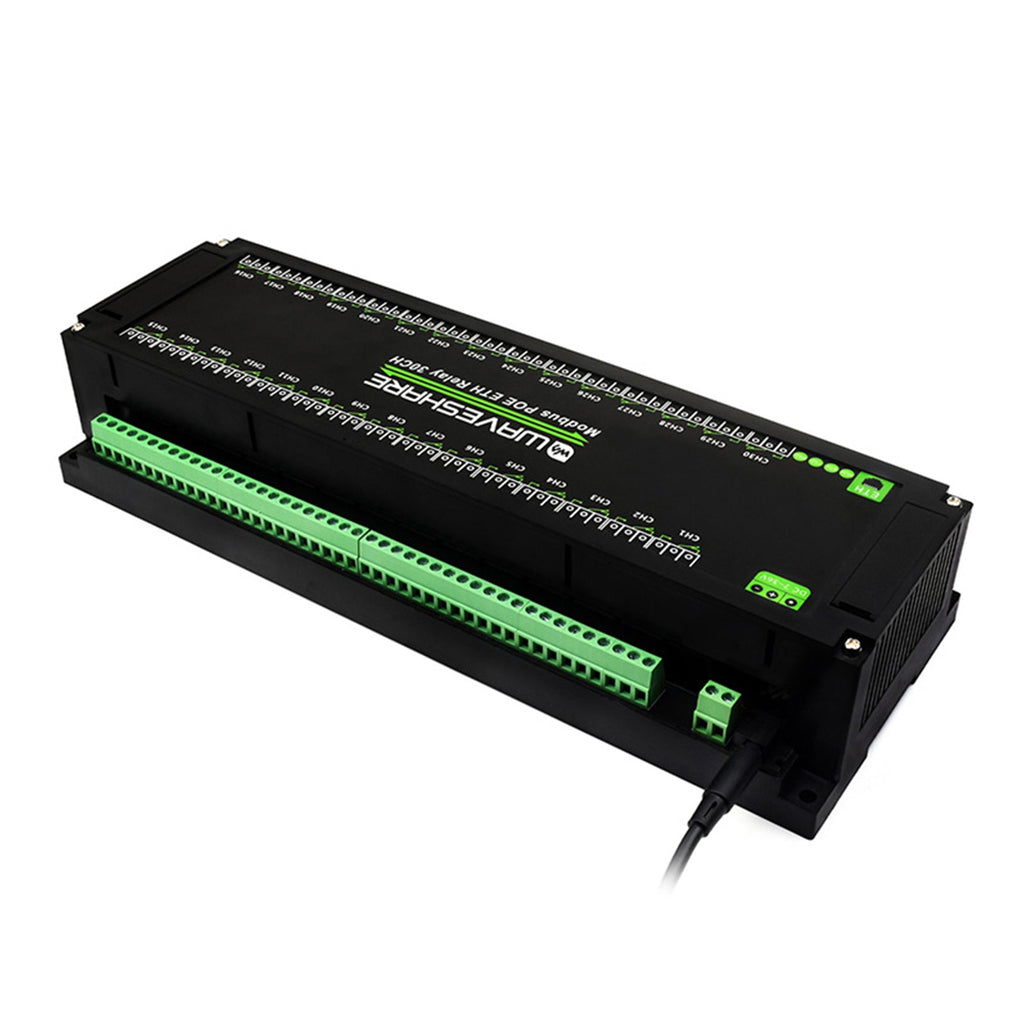

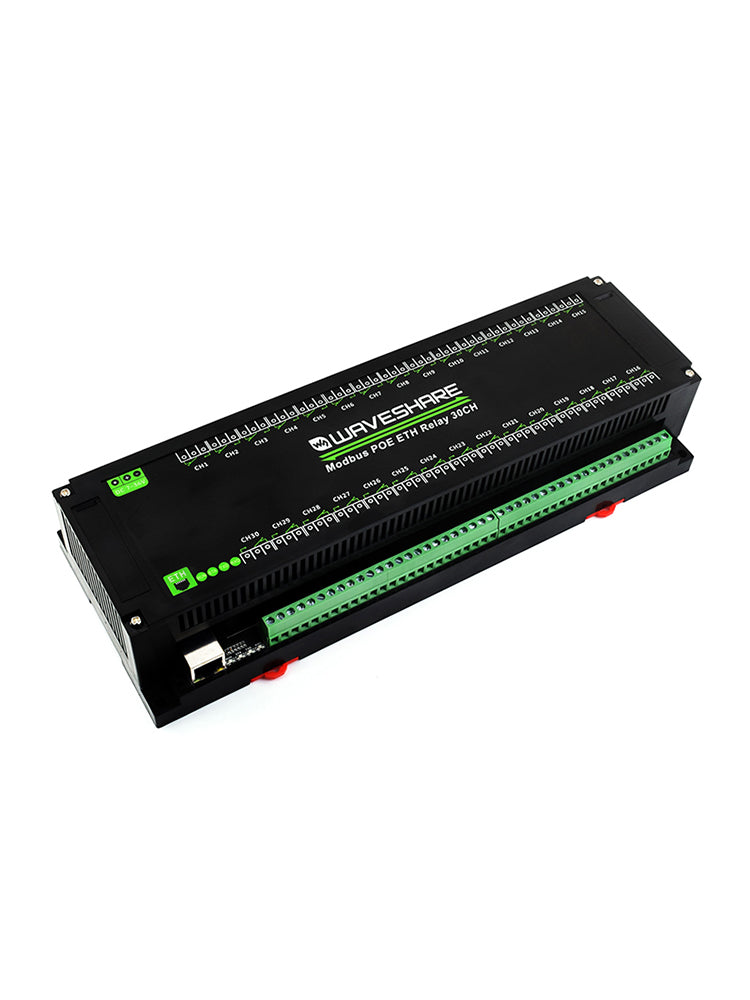

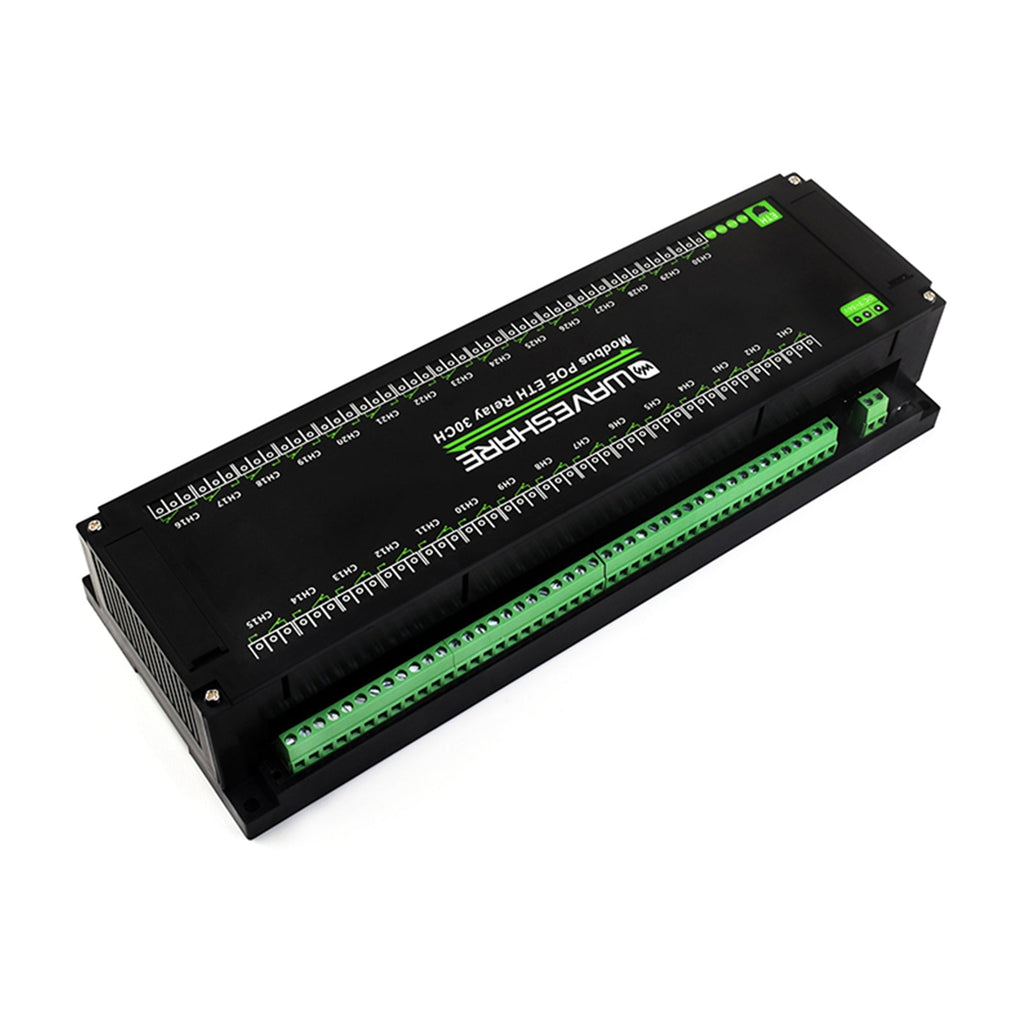

30-Wege-Ethernet-Relaismodul:
Beschreibung:

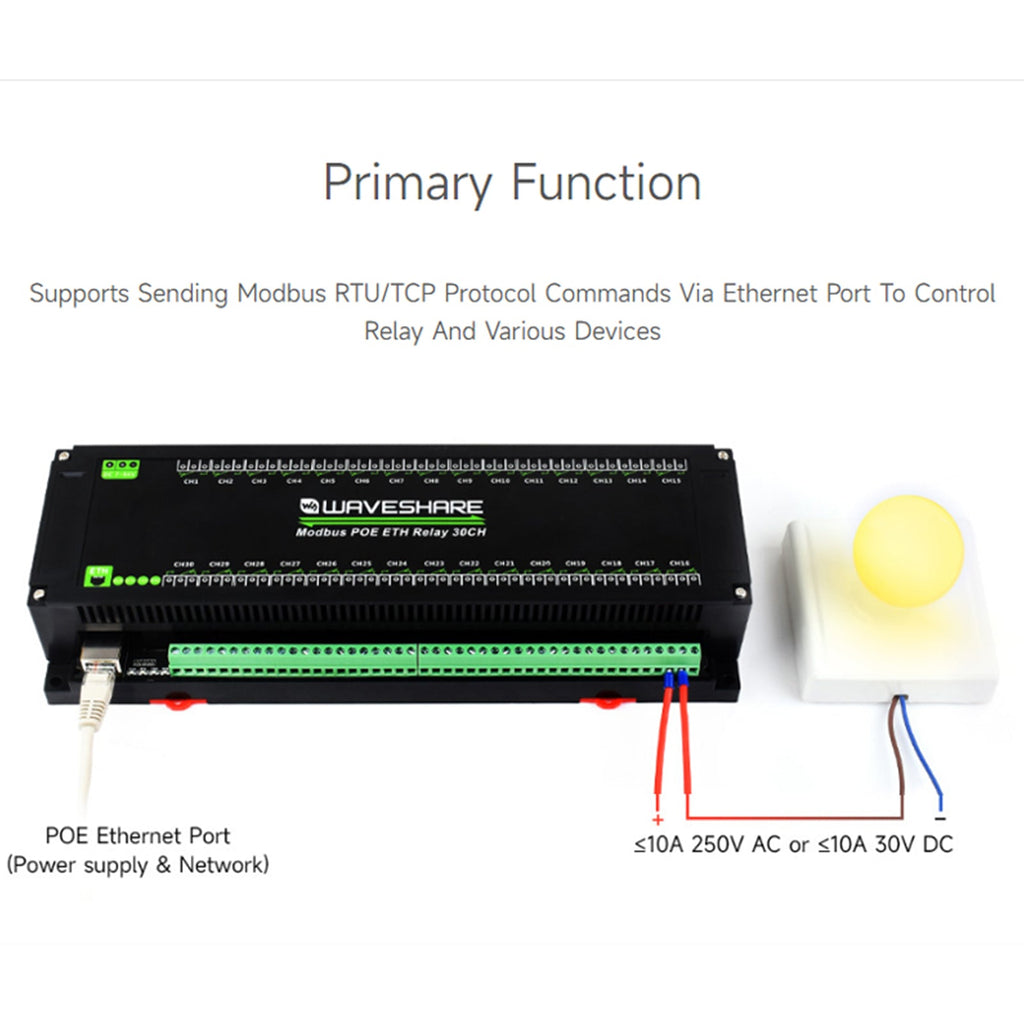

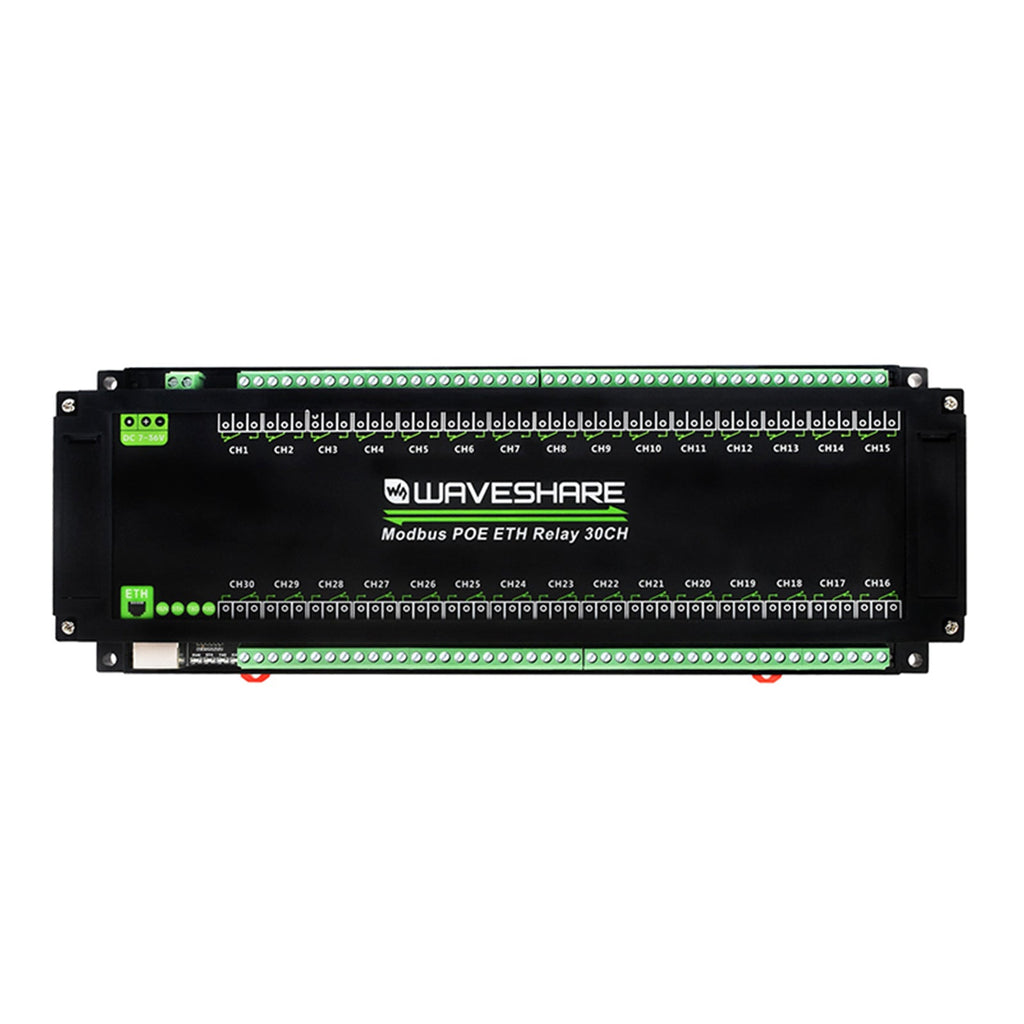

Bei diesem Produkt handelt es sich um ein industrielles 30-Kanal-Relaismodul, das über einen Ethernet-Anschluss gesteuert wird, die Protokolle Modbus RTU/Modbus TCP verwendet, die PoE-Stromversorgung unterstützt und außerdem in einem ABS-Gehäuse zur Schienenmontage geliefert wird.
Das Modbus POE ETH Relay 30CH ist sehr einfach zu verwenden. Aufgrund seiner schnellen Kommunikation, Stabilität, Zuverlässigkeit und Sicherheit ist es eine ideale Wahl für industrielle Steuergeräte und/oder Anwendungen mit hohen Kommunikationsanforderungen.
Merkmale:
Verfügt über eine Flash-On/Flash-Off-Funktion. Durch Übergeben eines Arguments an den Befehl ist es möglich, das Relais für eine Weile einzuschalten und es dann automatisch zu schließen.
Unterstützt DC 7~36V Weitbereichsstromeingang und PoE-Stromversorgung
Unterstützt Relaissteuerung über MQTT-Protokoll, kommt mit Alibaba Cloud MQTT Anwendungsdemo
Integrierte Optokoppler-Isolierung verhindert, dass das Relais durch Hochspannungsschaltkreise gestört wird.
Verwendet einen dedizierten Relaistreiberchip mit integriertem Flyback-Diodenschutz für eine stärkere und stabilere Antriebsfähigkeit
Verpolungssichere Schaltung, verhindert eine unbeabsichtigte Beschädigung der Schaltung durch falschen Anschluss
Hochwertiges Relais, Kontaktleistung: ≤10A 250VAC/30VDC

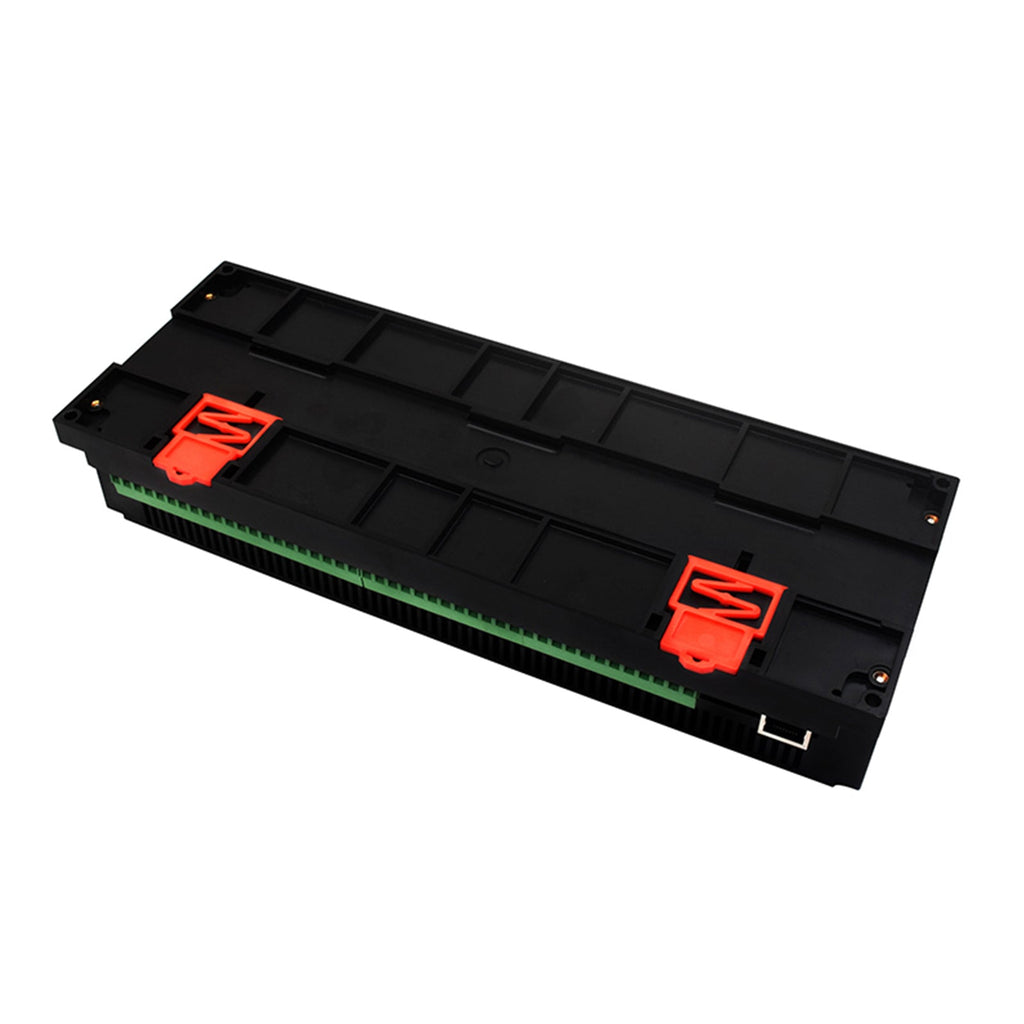

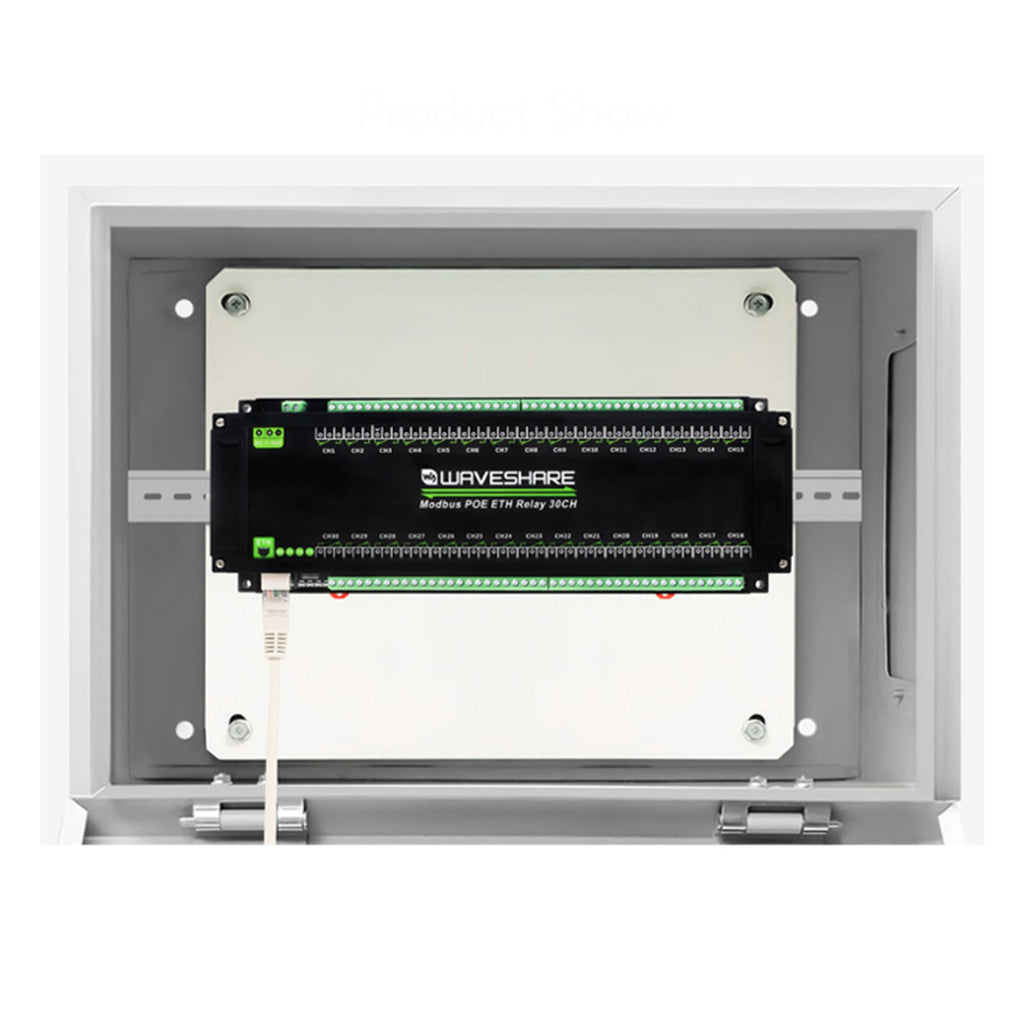

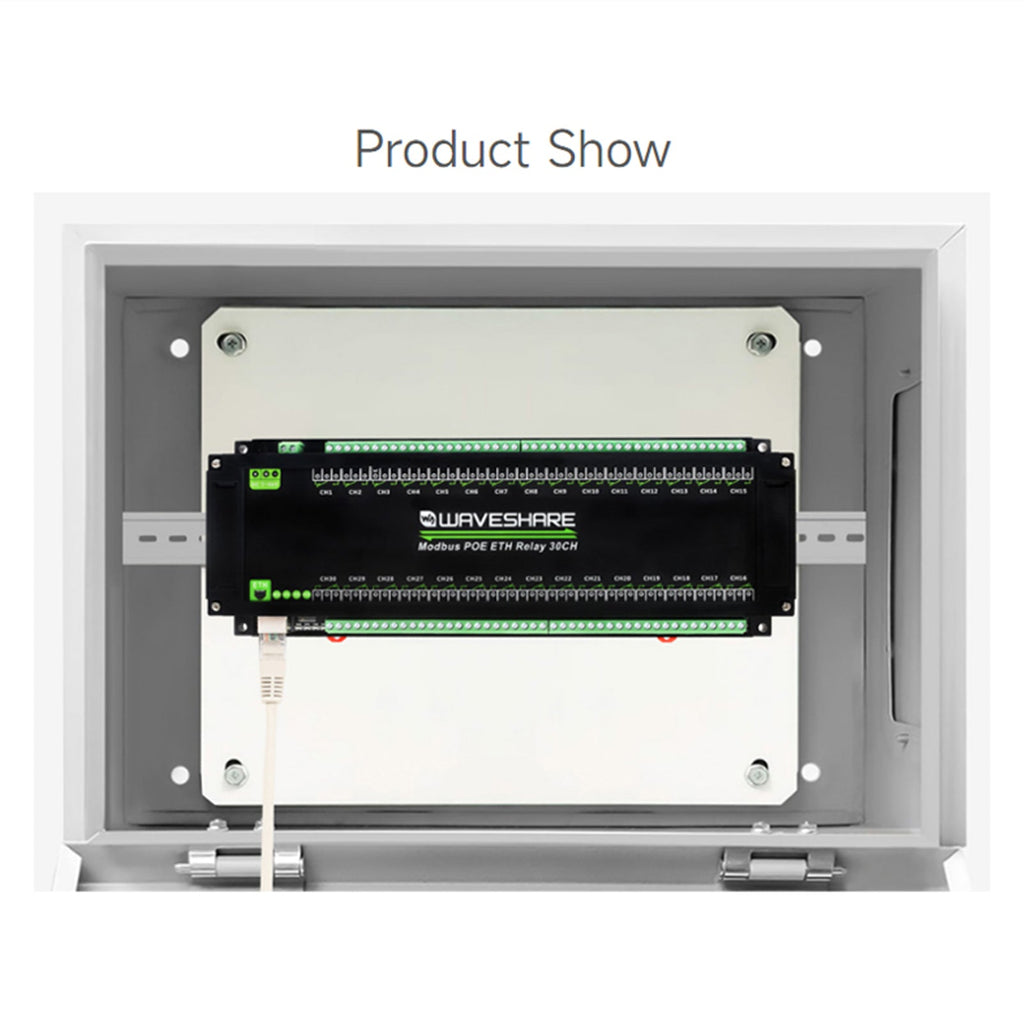

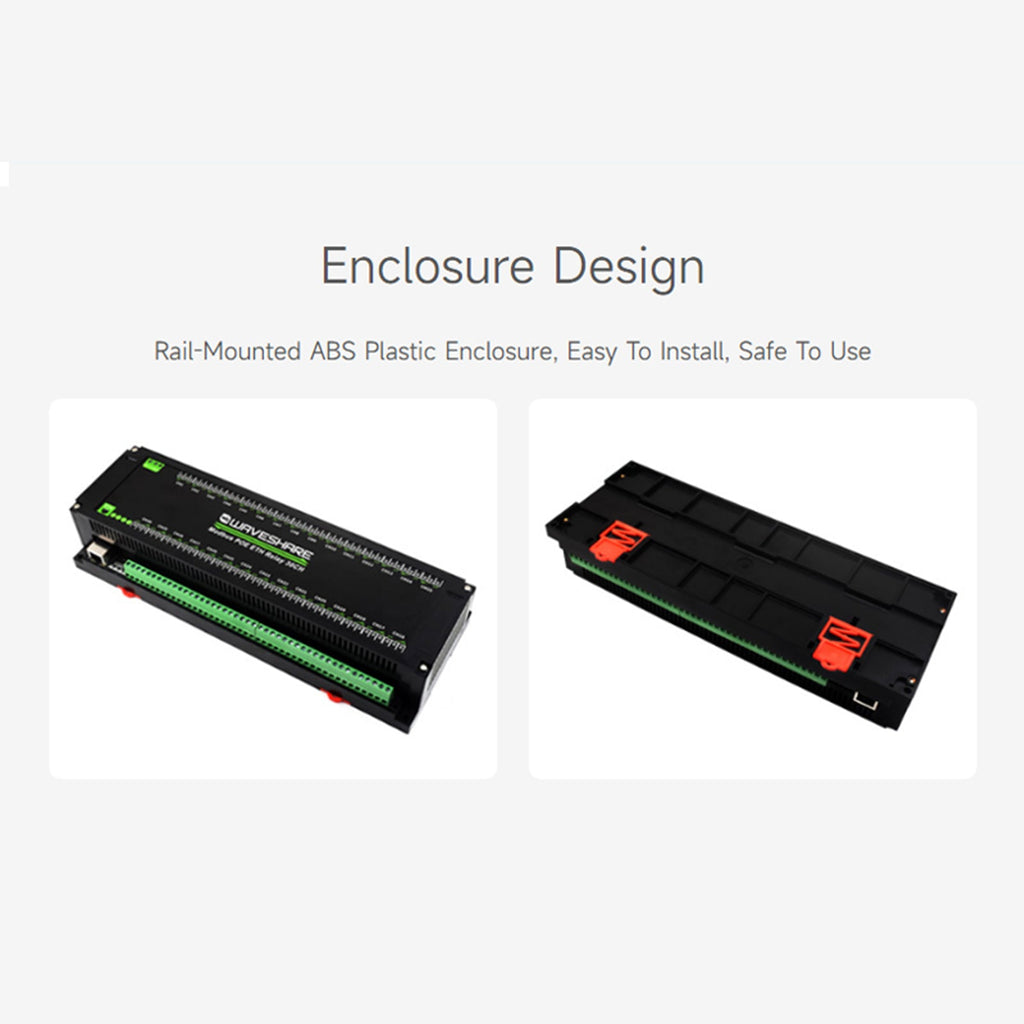

Schienenmontiertes ABS-Kunststoffgehäuse, einfach zu installieren, sicher zu verwenden
4 LEDs und Netzwerkanzeigen zur Anzeige des MCU-Status und des Signalübertragungs-/-empfangsstatus
Spezifikationen:

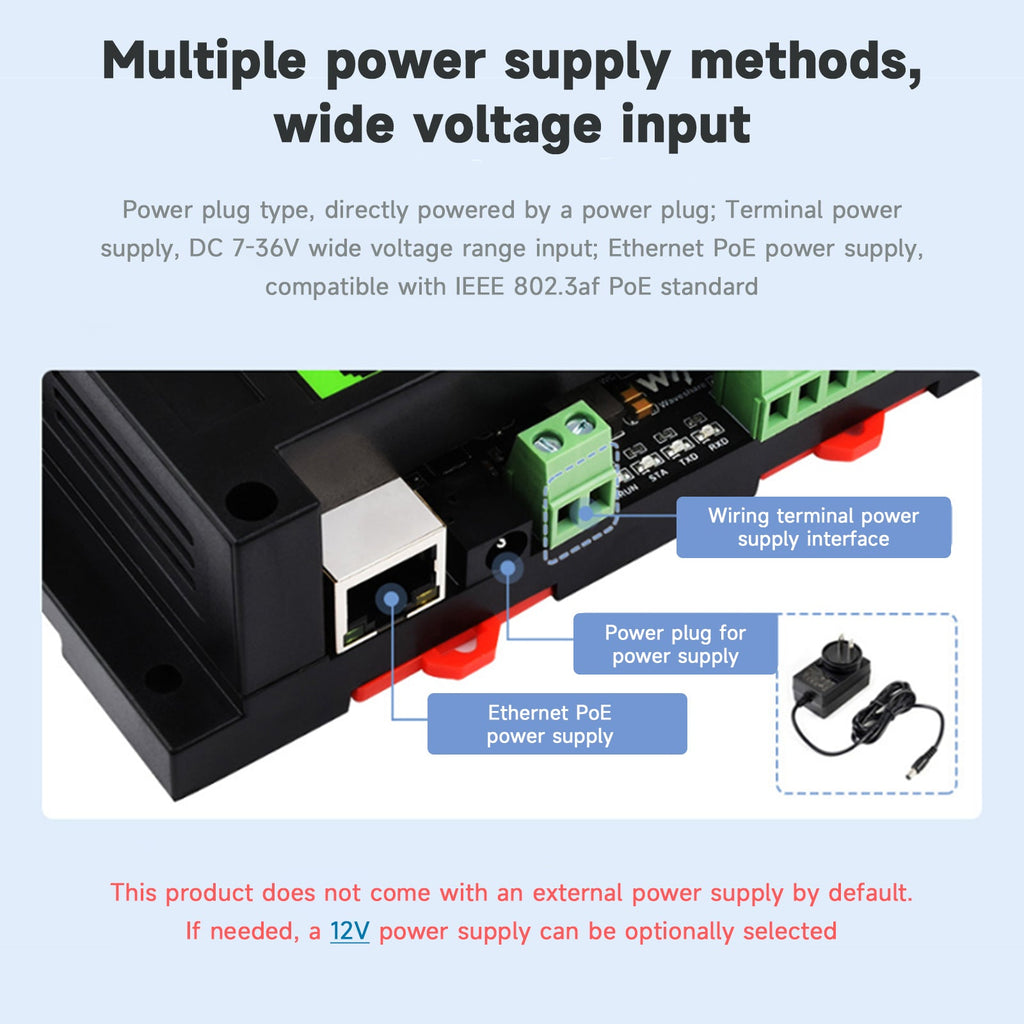

Stromversorgung: PoE-Netzwerkanschluss, DC 5,5 x 2,1 Stromschnittstelle oder Klemmenblock (7–36 V)
Kommunikationsschnittstelle: PoE-Netzwerkanschluss, unterstützt IEEE 802.3af-Standard
Anzahl Relais: 8
Kontaktart: einer normalerweise offen, einer normalerweise geschlossen

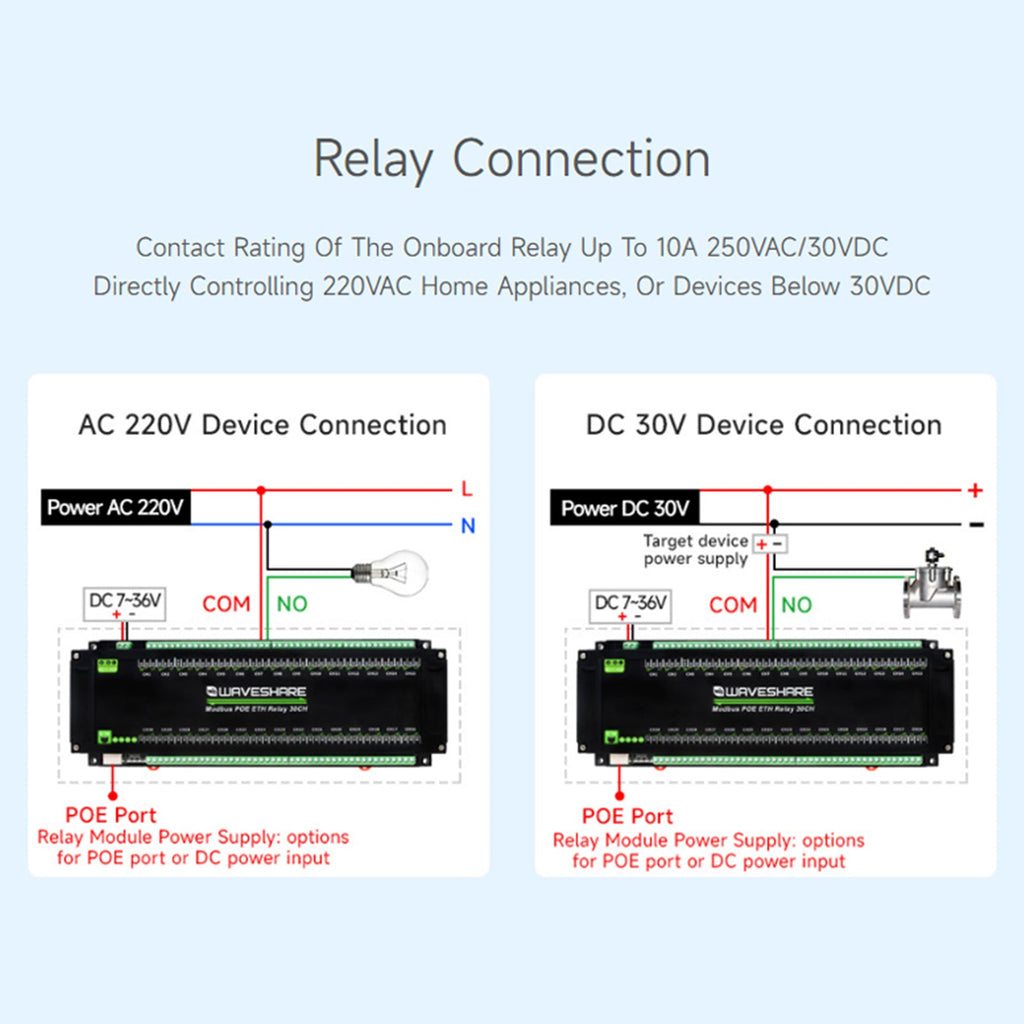

Kontaktbelastung: ≤10A 250V AC oder ≤10A 30V DC
Modbus-Protokoll: Modbus RTU-Protokoll oder Modbus TCP-Protokoll
Indikator:
RUN: Netzwerk-Port-Betriebsanzeige, blinkt im 2-Sekunden-Takt, nachdem der Chip normal funktioniert
STA: MCU-Anzeige, blinkt, wenn die MCU normal funktioniert
TXD: Sendeanzeige, das Licht leuchtet beim Senden von Daten
RXD: Empfangsanzeige, das Licht leuchtet beim Empfang von Daten
Anwendungen:
Industrielle Steuerung
Ventilsteuerung, Pumpstationssteuerung, unbeaufsichtigtes industrielles Steuerungssystem
Intelligentes Zuhause
Steuerung von Geräten wie Klimaanlage, Zugangskontrolle, Luftreiniger, Warmwasserbereiter usw.
Intelligente Landwirtschaft
Steuerung von Türvorhangmotor, Luftgebläse usw.
Zucht & Haltung
Steuerung von Ventilator, Beleuchtung, Wasserversorgung, Fütterungssystem usw.
Spezifikationen:
RUN: Ethernet-Port-Anzeige, blinkt, wenn der Ethernet-Port normal funktioniert
STA MCU-Anzeige, blinkt, wenn die MCU normal funktioniert
TXD: TX-Anzeige, leuchtet beim Senden von Daten
RXD: RX-Anzeige, leuchtet beim Empfang von Daten
ETHERNET PORT GRÜNE ANZEIGE: Leuchtet, wenn die Verbindung hergestellt ist
ETHERNET-PORT GELBE ANZEIGE: Datenaktivitätsanzeige, blinkt bei Datenübertragung

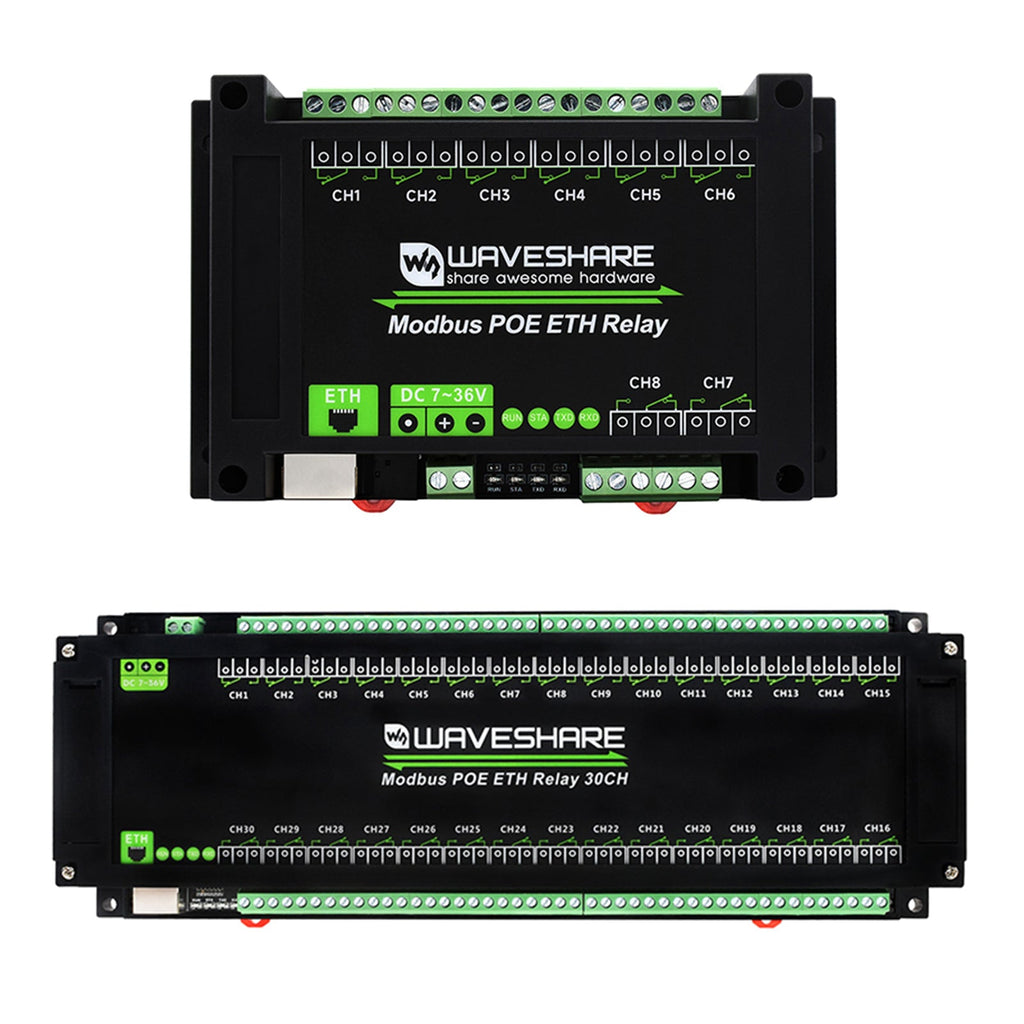

Lieferumfang:
Option 1:
1x 8-Wege-Ethernet-Relaismodul
Option 2:
1x 30-Wege-Ethernet-Relaismodul
